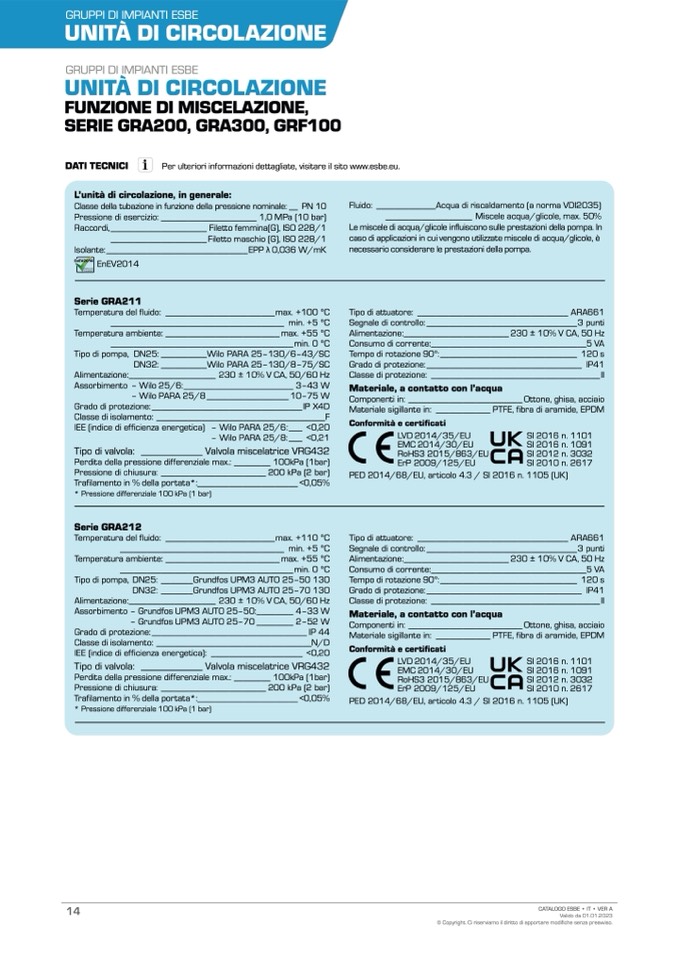

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

FUNZIONE DI MISCELAZIONE,

SERIE GRA200, GRA300, GRF100

DATI TECNICI

Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.

L’unità di circolazione, in generale:

Classe della tubazione in funzione della pressione nominale: __ PN 10

Pressione di esercizio: _____________________ 1,0 MPa (10 bar)

Raccordi, _____________________ Filetto femmina(G), ISO 228/1

_____________________ Filetto maschio (G), ISO 228/1

Isolante:_______________________________EPP λ 0,036 W/mK

EnEV2014

Serie GRA211

Temperatura del fluido: ________________________max. +100 oC

______________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

________________________________________min. 0 oC

Tipo di pompa, DN25: __________Wilo PARA 25–130/6–43/SC

DN32: __________Wilo PARA 25–130/8–75/SC

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Wilo 25/6:________________________ 3–43 W

‒ Wilo PARA 25/8 __________________ 10–75 W

Grado di protezione:_________________________________IP X4D

Classe di isolamento: _____________________________________F

IEE (indice di efficienza energetica) ‒ Wilo PARA 25/6:___ <0,20

‒ Wilo PARA 25/8:___ <0,21

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

Serie GRA212

Temperatura del fluido: ________________________max. +110 oC

____________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

______________________________________ min. 0 oC

Tipo di pompa, DN25: _______Grundfos UPM3 AUTO 25–50 130

DN32: _______Grundfos UPM3 AUTO 25–70 130

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Grundfos UPM3 AUTO 25–50:________ 4–33 W

‒ Grundfos UPM3 AUTO 25–70 ________ 2–52 W

Grado di protezione: __________________________________ IP 44

Classe di isolamento: __________________________________N/D

IEE (indice di efficienza energetica): ____________________ <0,20

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

Fluido: _____________Acqua di riscaldamento (a norma VDI2035)

___________________ Miscele acqua/glicole, max. 50%

Le miscele di acqua/glicole influiscono sulle prestazioni della pompa. In

caso di applicazioni in cui vengono utilizzate miscele di acqua/glicole, è

necessario considerare le prestazioni della pompa.

Tipo di attuatore: _________________________________ ARA661

Segnale di controllo: _________________________________3 punti

Alimentazione:_______________________ 230 ± 10% V CA, 50 Hz

Consumo di corrente:__________________________________5 VA

Tempo di rotazione 90°:______________________________ 120 s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI2016n.1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)
