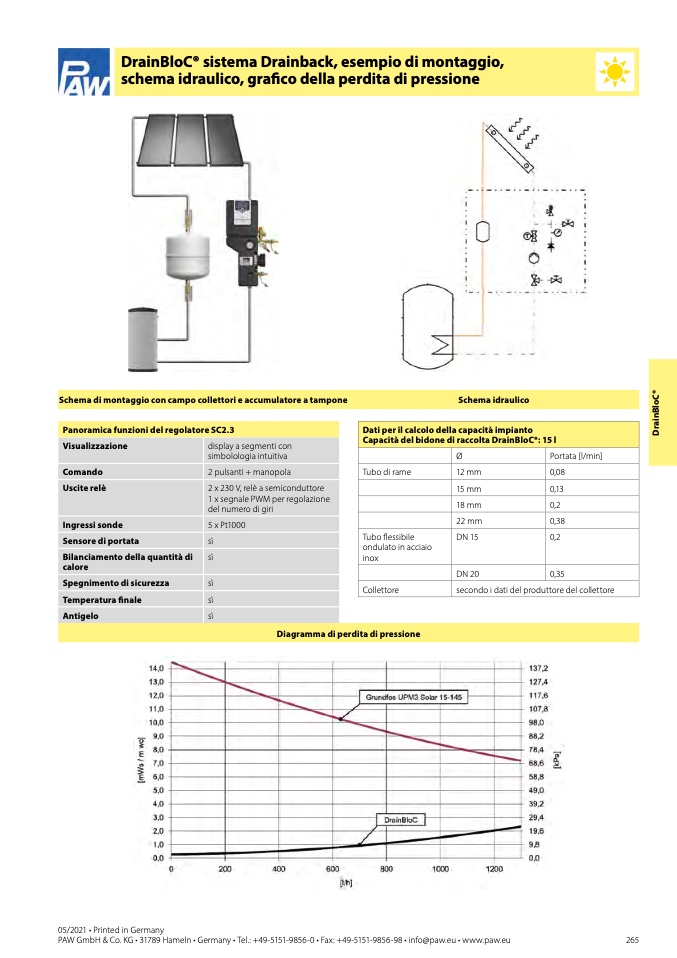

DrainBloC® sistema Drainback, esempio di montaggio,

schema idraulico, grafico della perdita di pressione

Schema di montaggio con campo collettori e accumulatore a tampone

Schema idraulico

Panoramica funzioni del regolatore SC2.3

Visualizzazione

display a segmenti con

simbolologia intuitiva

Comando

2 pulsanti + manopola

Uscite relè

2 x 230 V, relè a semiconduttore

1 x segnale PWM per regolazione

del numero di giri

Ingressi sonde

5 x Pt1000

Sensore di portata

sì

Bilanciamento della quantità di

calore

sì

Spegnimento di sicurezza

sì

Temperatura finale

sì

Antigelo

sì

Diagramma di perdita di pressione

Dati per il calcolo della capacità impianto

Capacità del bidone di raccolta DrainBloC®: 15 l

Ø

Portata [l/min]

Tubo di rame

12mm

0,08

15mm

0,13

18mm

0,2

22 mm

0,38

Tubo flessibile

ondulato in acciaio

inox

DN15

0,2

DN 20

0,35

Collettore

secondo i dati del produttore del collettore

05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

265
