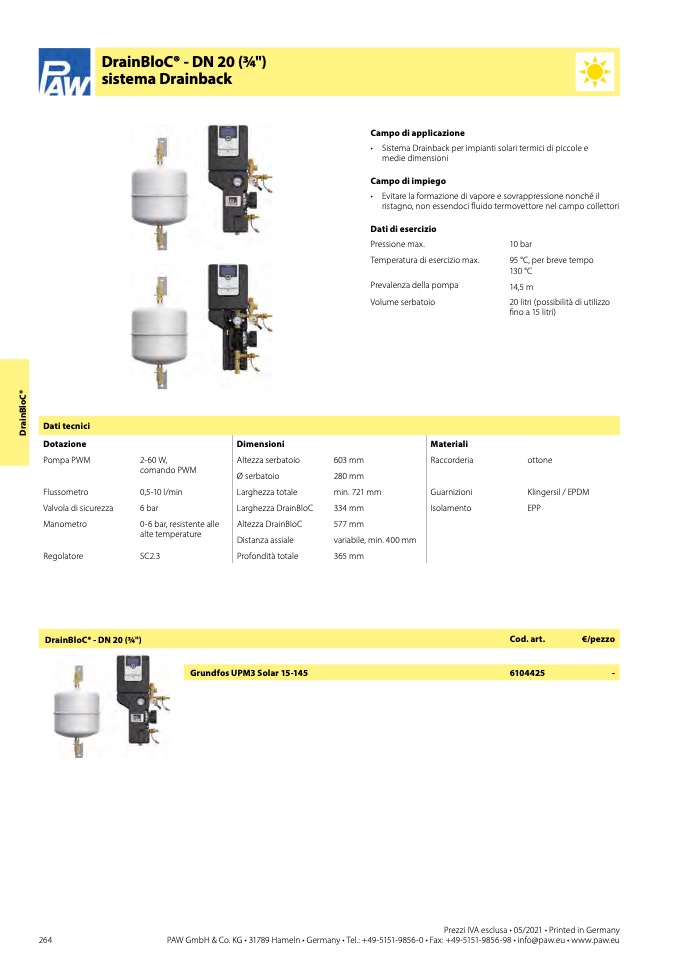

Dati tecnici

DrainBloC® - DN 20 (3⁄4")

sistema Drainback

Campo di applicazione

• Sistema Drainback per impianti solari termici di piccole e

medie dimensioni

Campo di impiego

• Evitare la formazione di vapore e sovrappressione nonché il

ristagno, non essendoci fluido termovettore nel campo collettori

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Prevalenza della pompa

Volume serbatoio

10 bar

95 °C, per breve tempo

130°C

14,5m

20 litri (possibilità di utilizzo

fino a 15 litri)

Dotazione

DrainBloC® - DN 20 (3⁄4")

Dimensioni

Grundfos UPM3 Solar 15-145

Materiali

Pompa PWM

Flussometro

Valvola di sicurezza

Manometro

Regolatore

2-60W,

comando PWM

0,5-10 l/min

6 bar

0-6 bar, resistente alle

alte temperature

SC2.3

Altezza serbatoio

Ø serbatoio

Larghezza totale

Larghezza DrainBloC

Altezza DrainBloC

Distanza assiale

Profondità totale

603 mm

280 mm

min. 721 mm

334 mm

577 mm

variabile, min. 400 mm

365 mm

Raccorderia

Guarnizioni

Isolamento

ottone

Klingersil / EPDM

EPP

Cod. art.

6104425

€/pezzo

-

D

r

a

i

n

B

l

o

C

®

Prezzi IVA esclusa • 05/2021 • Printed in Germany

264
