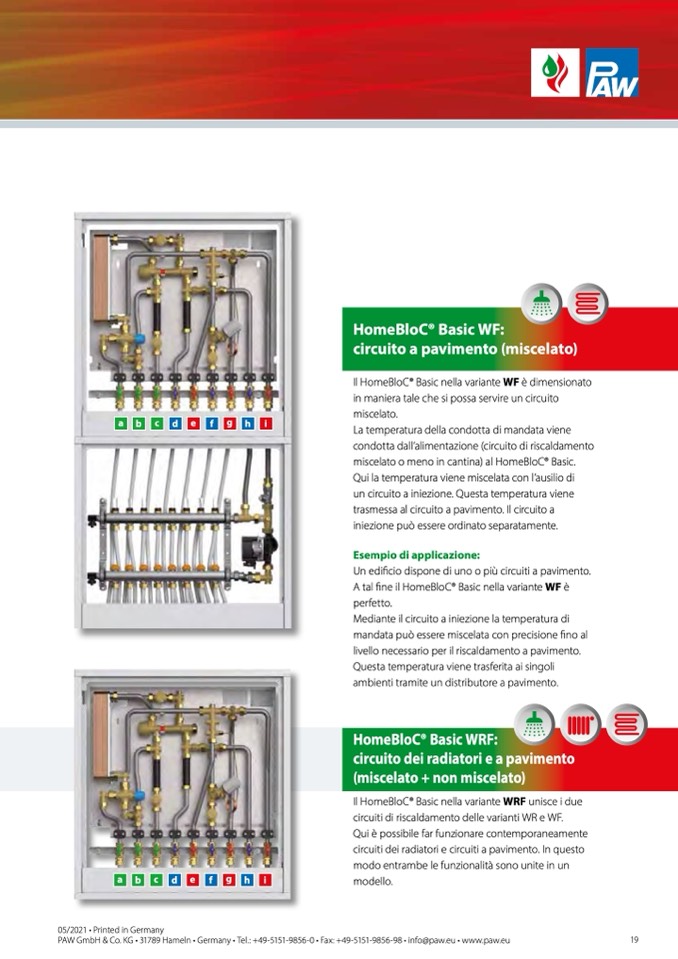

Il HomeBloC® Basic nella variante WF è dimensionato
in maniera tale che si possa servire un circuito
miscelato.
La temperatura della condotta di mandata viene
condotta dall’alimentazione (circuito di riscaldamento
miscelato o meno in cantina) al HomeBloC® Basic.
Qui la temperatura viene miscelata con l’ausilio di
un circuito a iniezione. Questa temperatura viene
trasmessa al circuito a pavimento. Il circuito a
iniezione può essere ordinato separatamente.
Esempio di applicazione:
Un edificio dispone di uno o più circuiti a pavimento.
A tal fine il HomeBloC® Basic nella variante WF è
perfetto.
Mediante il circuito a iniezione la temperatura di
mandata può essere miscelata con precisione fino al
livello necessario per il riscaldamento a pavimento.
Questa temperatura viene trasferita ai singoli
ambienti tramite un distributore a pavimento.
HomeBloC® Basic WF:
circuito a pavimento (miscelato)
HomeBloC® Basic WRF:
circuito dei radiatori e a pavimento
(miscelato + non miscelato)
Il HomeBloC® Basic nella variante WRF unisce i due
circuiti di riscaldamento delle varianti WR e WF.
Qui è possibile far funzionare contemporaneamente
circuiti dei radiatori e circuiti a pavimento. In questo
modo entrambe le funzionalità sono unite in un
modello.
05/2021 • Printed in Germany
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
