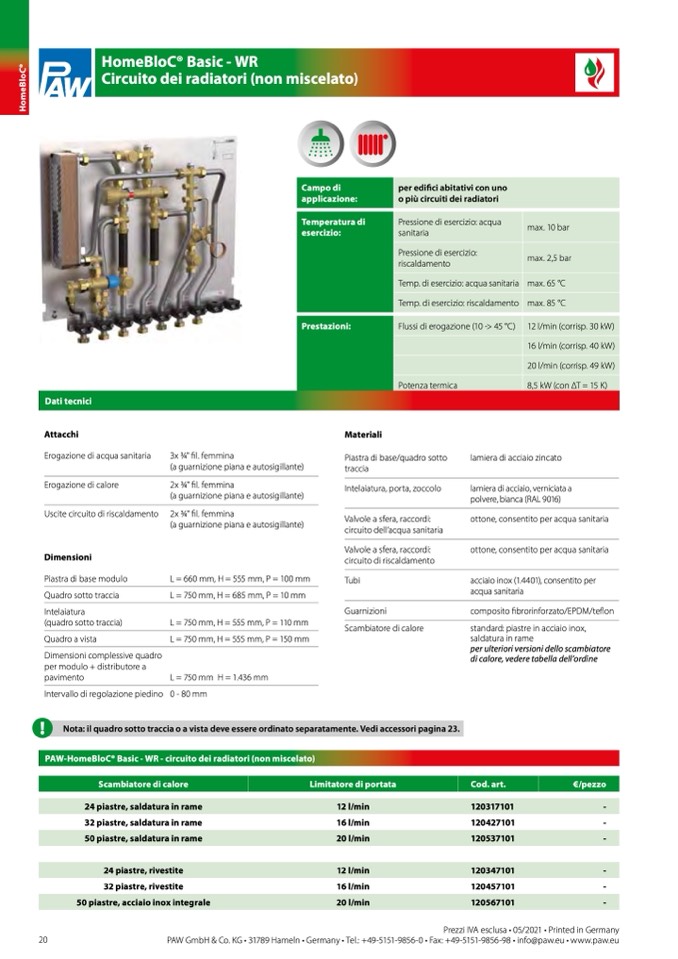

HomeBloC® Basic - WR
Circuito dei radiatori (non miscelato)
Campo di
applicazione:
per edifici abitativi con uno
o più circuiti dei radiatori
Temperatura di
esercizio:
Pressione di esercizio: acqua
sanitaria
max. 10 bar
Pressione di esercizio:
riscaldamento
max. 2,5 bar
Temp. di esercizio: acqua sanitaria
max. 65 °C
Temp. di esercizio: riscaldamento
max. 85 °C
Prestazioni:
Flussi di erogazione (10 -> 45 °C)
12 l/min (corrisp. 30 kW)
16 l/min (corrisp. 40 kW)
20 l/min (corrisp. 49 kW)
Potenza termica
8,5 kW (con ΔT = 15 K)
Dati tecnici
Attacchi
Erogazione di acqua sanitaria
Erogazione di calore
Uscite circuito di riscaldamento
Dimensioni
Piastra di base modulo
Quadro sotto traccia
Intelaiatura
(quadro sotto traccia)
Quadro a vista
Dimensioni complessive quadro
per modulo + distributore a
pavimento
Intervallo di regolazione piedino
3x 3⁄4" fil. femmina
(a guarnizione piana e autosigillante)
2x 3⁄4" fil. femmina
(a guarnizione piana e autosigillante)
2x 3⁄4" fil. femmina
(a guarnizione piana e autosigillante)
L = 660 mm, H = 555 mm, P = 100 mm
L = 750 mm, H = 685 mm, P = 10 mm
L = 750 mm, H = 555 mm, P = 110 mm
L = 750 mm, H = 555 mm, P = 150 mm
L = 750 mm H = 1.436 mm
0 - 80 mm
Materiali
Piastra di base/quadro sotto
traccia
Intelaiatura, porta, zoccolo
Valvole a sfera, raccordi:
circuito dell’acqua sanitaria
Valvole a sfera, raccordi:
circuito di riscaldamento
Tubi
Guarnizioni
Scambiatore di calore
lamiera di acciaio zincato
lamiera di acciaio, verniciata a
polvere, bianca (RAL 9016)
ottone, consentito per acqua sanitaria
ottone, consentito per acqua sanitaria
acciaio inox (1.4401), consentito per
acqua sanitaria
composito fibrorinforzato/EPDM/teflon
standard: piastre in acciaio inox,
saldatura in rame
per ulteriori versioni dello scambiatore
di calore, vedere tabella dell’ordine
!
Nota: il quadro sotto traccia o a vista deve essere ordinato separatamente. Vedi accessori pagina 23.
PAW-HomeBloC® Basic - WR - circuito dei radiatori (non miscelato)
32 piastre, saldatura in rame
32 piastre, rivestite
16 l/min
16 l/min
120427101
-
120457101
-
Scambiatore di calore
Limitatore di portata
Cod. art.
€/pezzo
24 piastre, saldatura in rame
12 l/min
120317101
-
50 piastre, saldatura in rame
20 l/min
120537101
-
24 piastre, rivestite
12 l/min
120347101
-
50 piastre, acciaio inox integrale
20 l/min
120567101
-
