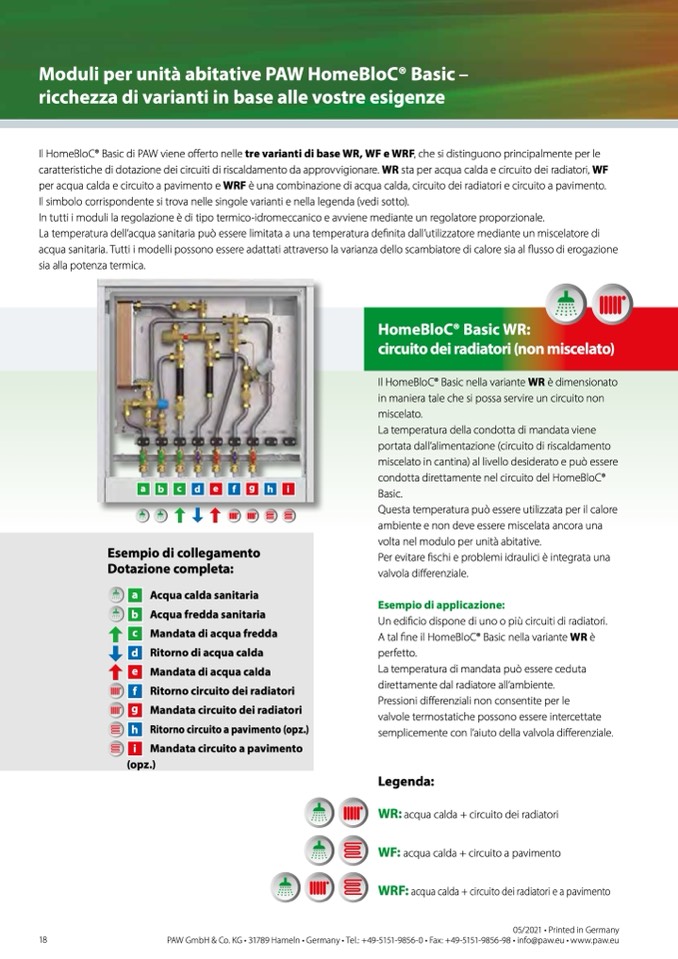

Moduli per unità abitative PAW HomeBloC® Basic –
ricchezza di varianti in base alle vostre esigenze
Il HomeBloC® Basic di PAW viene offerto nelle tre varianti di base WR, WF e WRF, che si distinguono principalmente per le
caratteristiche di dotazione dei circuiti di riscaldamento da approvvigionare. WR sta per acqua calda e circuito dei radiatori, WF
per acqua calda e circuito a pavimento e WRF è una combinazione di acqua calda, circuito dei radiatori e circuito a pavimento.
Il simbolo corrispondente si trova nelle singole varianti e nella legenda (vedi sotto).
In tutti i moduli la regolazione è di tipo termico-idromeccanico e avviene mediante un regolatore proporzionale.
La temperatura dell’acqua sanitaria può essere limitata a una temperatura definita dall’utilizzatore mediante un miscelatore di
acqua sanitaria. Tutti i modelli possono essere adattati attraverso la varianza dello scambiatore di calore sia al flusso di erogazione
sia alla potenza termica.
18
05/2021 • Printed in Germany
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
a
b
c
d
e
f
g
h
i
Esempio di collegamento
Dotazione completa:
a Acqua calda sanitaria
b Acqua fredda sanitaria
c Mandata di acqua fredda
d Ritorno di acqua calda
e Mandata di acqua calda
f Ritorno circuito dei radiatori
g Mandata circuito dei radiatori
h Ritorno circuito a pavimento (opz.)
i Mandata circuito a pavimento
(opz.)
HomeBloC® Basic WR:
circuito dei radiatori (non miscelato)
Il HomeBloC® Basic nella variante WR è dimensionato
in maniera tale che si possa servire un circuito non
miscelato.
La temperatura della condotta di mandata viene
portata dall’alimentazione (circuito di riscaldamento
miscelato in cantina) al livello desiderato e può essere
condotta direttamente nel circuito del HomeBloC®
Basic.
Questa temperatura può essere utilizzata per il calore
ambiente e non deve essere miscelata ancora una
volta nel modulo per unità abitative.
Per evitare fischi e problemi idraulici è integrata una
valvola differenziale.
Esempio di applicazione:
Un edificio dispone di uno o più circuiti di radiatori.
A tal fine il HomeBloC® Basic nella variante WR è
perfetto.
La temperatura di mandata può essere ceduta
direttamente dal radiatore all’ambiente.
Pressioni differenziali non consentite per le
valvole termostatiche possono essere intercettate
semplicemente con l’aiuto della valvola differenziale.
Legenda:
WR: acqua calda + circuito dei radiatori
WF: acqua calda + circuito a pavimento
WRF: acqua calda + circuito dei radiatori e a pavimento
