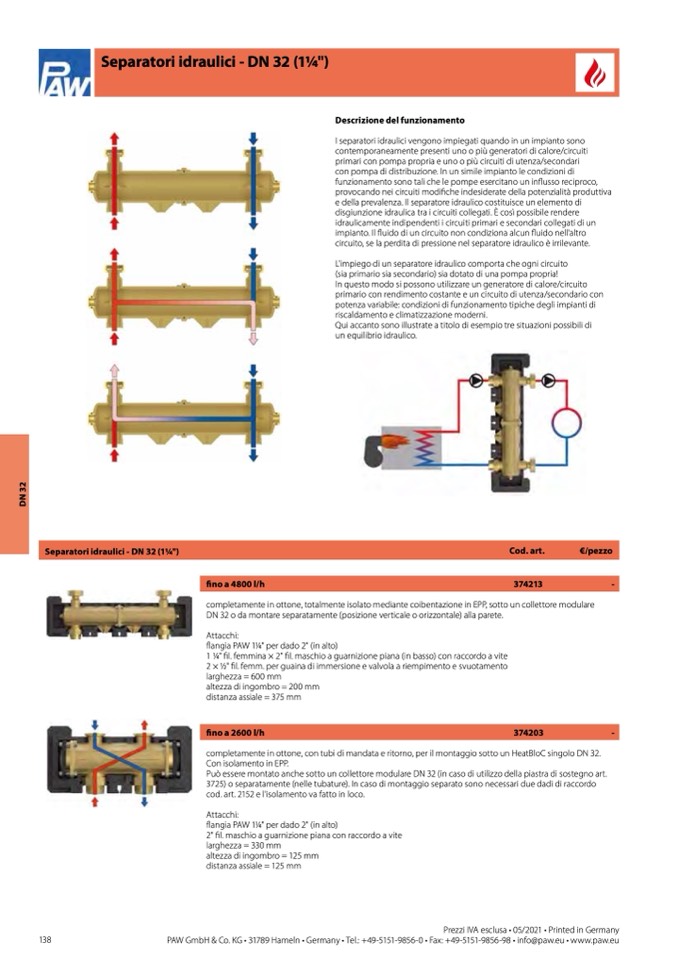

Separatori idraulici - DN 32 (11⁄4")
Separatori idraulici - DN 32 (11⁄4")
Cod. art.
€/pezzo
fino a 4800 l/h
374213
-
fino a 2600 l/h
374203
-
Descrizione del funzionamento
I separatori idraulici vengono impiegati quando in un impianto sono
contemporaneamente presenti uno o più generatori di calore/circuiti
primari con pompa propria e uno o più circuiti di utenza/secondari
con pompa di distribuzione. In un simile impianto le condizioni di
funzionamento sono tali che le pompe esercitano un influsso reciproco,
provocando nei circuiti modifiche indesiderate della potenzialità produttiva
e della prevalenza. Il separatore idraulico costituisce un elemento di
disgiunzione idraulica tra i circuiti collegati. È così possibile rendere
idraulicamente indipendenti i circuiti primari e secondari collegati di un
impianto. Il fluido di un circuito non condiziona alcun fluido nell'altro
circuito, se la perdita di pressione nel separatore idraulico è irrilevante.
L'impiego di un separatore idraulico comporta che ogni circuito
(sia primario sia secondario) sia dotato di una pompa propria!
In questo modo si possono utilizzare un generatore di calore/circuito
primario con rendimento costante e un circuito di utenza/secondario con
potenza variabile: condizioni di funzionamento tipiche degli impianti di
riscaldamento e climatizzazione moderni.
Qui accanto sono illustrate a titolo di esempio tre situazioni possibili di
un equilibrio idraulico.
completamente in ottone, totalmente isolato mediante coibentazione in EPP, sotto un collettore modulare
DN 32 o da montare separatamente (posizione verticale o orizzontale) alla parete.
Attacchi:
flangia PAW 11⁄4" per dado 2" (in alto)
1 1⁄4" fil. femmina × 2" fil. maschio a guarnizione piana (in basso) con raccordo a vite
2 × 1⁄2" fil. femm. per guaina di immersione e valvola a riempimento e svuotamento
larghezza = 600 mm
altezza di ingombro = 200 mm
distanza assiale = 375 mm
completamente in ottone, con tubi di mandata e ritorno, per il montaggio sotto un HeatBloC singolo DN 32.
Con isolamento in EPP.
Può essere montato anche sotto un collettore modulare DN 32 (in caso di utilizzo della piastra di sostegno art.
3725) o separatamente (nelle tubature). In caso di montaggio separato sono necessari due dadi di raccordo
cod. art. 2152 e l'isolamento va fatto in loco.
Attacchi:
flangia PAW 11⁄4" per dado 2" (in alto)
2" fil. maschio a guarnizione piana con raccordo a vite
larghezza = 330 mm
altezza di ingombro = 125 mm
distanza assiale = 125 mm
Prezzi IVA esclusa • 05/2021 • Printed in Germany
138
