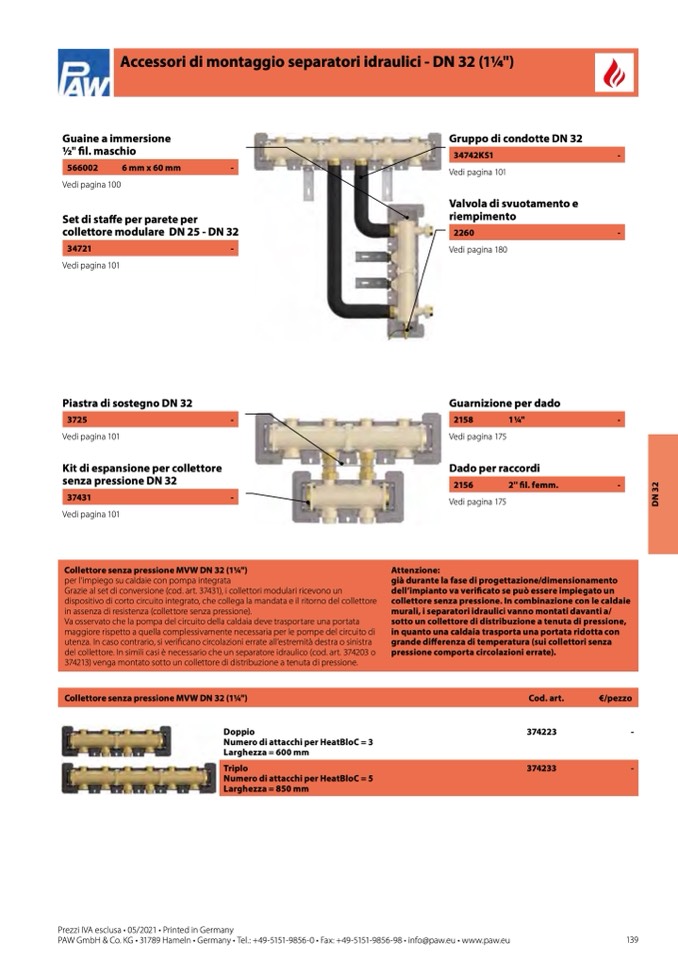

Accessori di montaggio separatori idraulici - DN 32 (11⁄4")
Guaine a immersione
1⁄2" fil. maschio
Vedi pagina 100
Set di staffe per parete per
collettore modulare DN 25 - DN 32
Gruppo di condotte DN 32
Vedi pagina 101
Valvola di svuotamento e
riempimento
Vedi pagina 180
Guarnizione per dado
Vedi pagina 175
Dado per raccordi
34742KS1
-
566002
6 mm x 60 mm
-
2260
-
34721
-
Vedi pagina 101
Piastra di sostegno DN 32
Vedi pagina 101
Kit di espansione per collettore
senza pressione DN 32
Vedi pagina 101
Vedi pagina 175
3725
-
2158
11⁄4"
-
2156
2'' fil. femm.
-
37431
-
Collettore senza pressione MVW DN 32 (11⁄4")
per l’impiego su caldaie con pompa integrata
Grazie al set di conversione (cod. art. 37431), i collettori modulari ricevono un
dispositivo di corto circuito integrato, che collega la mandata e il ritorno del collettore
in assenza di resistenza (collettore senza pressione).
Va osservato che la pompa del circuito della caldaia deve trasportare una portata
maggiore rispetto a quella complessivamente necessaria per le pompe del circuito di
utenza. In caso contrario, si verificano circolazioni errate all’estremità destra o sinistra
del collettore. In simili casi è necessario che un separatore idraulico (cod. art. 374203 o
374213) venga montato sotto un collettore di distribuzione a tenuta di pressione.
Attenzione:
già durante la fase di progettazione/dimensionamento
dell’impianto va verificato se può essere impiegato un
collettore senza pressione. In combinazione con le caldaie
murali, i separatori idraulici vanno montati davanti a/
sotto un collettore di distribuzione a tenuta di pressione,
in quanto una caldaia trasporta una portata ridotta con
grande differenza di temperatura (sui collettori senza
pressione comporta circolazioni errate).
Collettore senza pressione MVW DN 32 (11⁄4")
Cod. art.
€/pezzo
Doppio
Numero di attacchi per HeatBloC = 3
Larghezza = 600 mm
374223
-
Triplo
Numero di attacchi per HeatBloC = 5
Larghezza = 850 mm
374233
-
