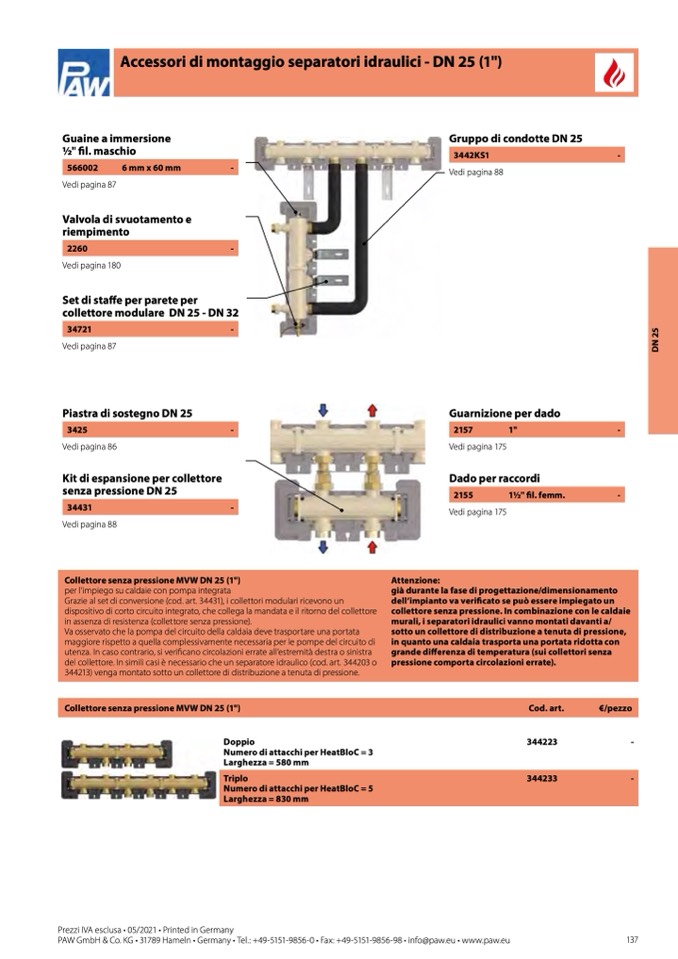

Accessori di montaggio separatori idraulici - DN 25 (1")
Guaine a immersione
1⁄2" fil. maschio
Vedi pagina 87
Valvola di svuotamento e
riempimento
Vedi pagina 180
Set di staffe per parete per
collettore modulare DN 25 - DN 32
Gruppo di condotte DN 25
Vedi pagina 88
3442KS1
-
566002
6 mm x 60 mm
-
2260
-
34721
-
Vedi pagina 87
Piastra di sostegno DN 25
Vedi pagina 86
Kit di espansione per collettore
senza pressione DN 25
Vedi pagina 88
Guarnizione per dado
Vedi pagina 175
Dado per raccordi
3425
-
2157
1"
-
2155
11⁄2'' fil. femm.
-
34431
-
Vedi pagina 175
Collettore senza pressione MVW DN 25 (1")
per l’impiego su caldaie con pompa integrata
Grazie al set di conversione (cod. art. 34431), i collettori modulari ricevono un
dispositivo di corto circuito integrato, che collega la mandata e il ritorno del collettore
in assenza di resistenza (collettore senza pressione).
Va osservato che la pompa del circuito della caldaia deve trasportare una portata
maggiore rispetto a quella complessivamente necessaria per le pompe del circuito di
utenza. In caso contrario, si verificano circolazioni errate all’estremità destra o sinistra
del collettore. In simili casi è necessario che un separatore idraulico (cod. art. 344203 o
344213) venga montato sotto un collettore di distribuzione a tenuta di pressione.
Attenzione:
già durante la fase di progettazione/dimensionamento
dell’impianto va verificato se può essere impiegato un
collettore senza pressione. In combinazione con le caldaie
murali, i separatori idraulici vanno montati davanti a/
sotto un collettore di distribuzione a tenuta di pressione,
in quanto una caldaia trasporta una portata ridotta con
grande differenza di temperatura (sui collettori senza
pressione comporta circolazioni errate).
Collettore senza pressione MVW DN 25 (1")
Cod. art.
€/pezzo
Doppio
Numero di attacchi per HeatBloC = 3
Larghezza = 580 mm
344223
-
Triplo
Numero di attacchi per HeatBloC = 5
Larghezza = 830 mm
344233
-
