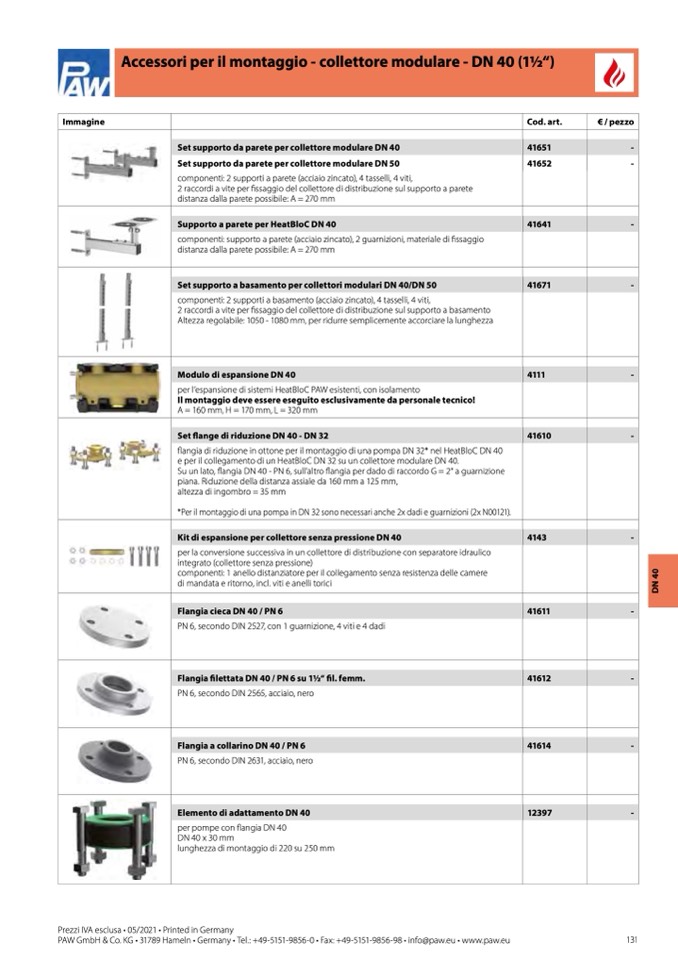

Paw - Catalogo generale

Accessori per il montaggio - collettore modulare - DN 40 (11⁄2“)

Immagine

Cod. art.

€ / pezzo

Set supporto da parete per collettore modulare DN 40

41651

Set supporto da parete per collettore modulare DN 50

componenti: 2 supporti a parete (acciaio zincato), 4 tasselli, 4 viti,

2 raccordi a vite per fissaggio del collettore di distribuzione sul supporto a parete

distanza dalla parete possibile: A = 270 mm

41652

Supporto a parete per HeatBloC DN 40

41641

componenti: supporto a parete (acciaio zincato), 2 guarnizioni, materiale di fissaggio

distanza dalla parete possibile: A = 270 mm

Set supporto a basamento per collettori modulari DN 40/DN 50

41671

componenti: 2 supporti a basamento (acciaio zincato), 4 tasselli, 4 viti,

2 raccordi a vite per fissaggio del collettore di distribuzione sul supporto a basamento

Altezza regolabile: 1050 - 1080 mm, per ridurre semplicemente accorciare la lunghezza

Modulo di espansione DN 40

4111

per l’espansione di sistemi HeatBloC PAW esistenti, con isolamento

Il montaggio deve essere eseguito esclusivamente da personale tecnico!

A = 160 mm, H = 170 mm, L = 320 mm

Set flange di riduzione DN 40 - DN 32

41610

flangia di riduzione in ottone per il montaggio di una pompa DN 32* nel HeatBloC DN 40

e per il collegamento di un HeatBloC DN 32 su un collettore modulare DN 40.

Su un lato, flangia DN 40 - PN 6, sull'altro flangia per dado di raccordo G = 2“ a guarnizione

piana. Riduzione della distanza assiale da 160 mm a 125 mm,

altezza di ingombro = 35 mm

*Per il montaggio di una pompa in DN 32 sono necessari anche 2x dadi e guarnizioni (2x N00121).

Kit di espansione per collettore senza pressione DN 40

4143

per la conversione successiva in un collettore di distribuzione con separatore idraulico

integrato (collettore senza pressione)

componenti: 1 anello distanziatore per il collegamento senza resistenza delle camere

di mandata e ritorno, incl. viti e anelli torici

Flangia cieca DN 40 / PN 6

41611

PN 6, secondo DIN 2527, con 1 guarnizione, 4 viti e 4 dadi

Flangia filettata DN 40 / PN 6 su 11⁄2“ fil. femm.

41612

PN 6, secondo DIN 2565, acciaio, nero

Flangia a collarino DN 40 / PN 6

41614

PN 6, secondo DIN 2631, acciaio, nero

Elemento di adattamento DN 40

12397

per pompe con flangia DN 40

DN 40 x 30 mm

lunghezza di montaggio di 220 su 250 mm

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

131
