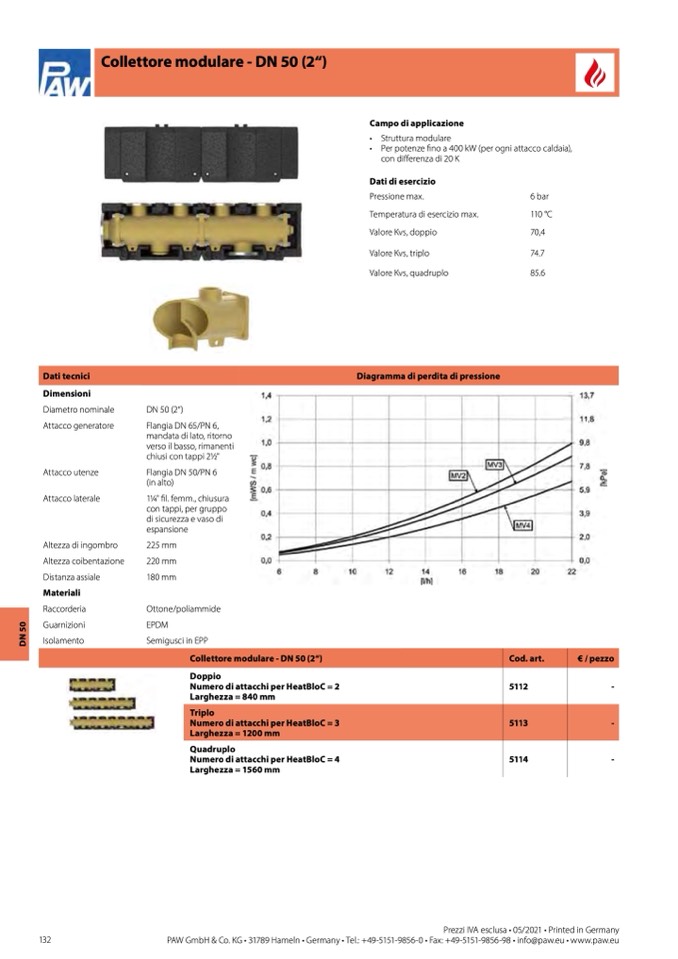

Collettore modulare - DN 50 (2“)

Dati tecnici

Dimensioni

Diagramma di perdita di pressione

Materiali

Collettore modulare - DN 50 (2“)

Triplo

Numero di attacchi per HeatBloC = 3

Larghezza = 1200 mm

Cod. art.

€ / pezzo

5112

5113

-

Campo di applicazione

• Struttura modulare

• Per potenze fino a 400 kW (per ogni attacco caldaia),

con differenza di 20 K

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs, doppio

Valore Kvs, triplo

Valore Kvs, quadruplo

6 bar

110 °C

70,4

74.7

85.6

Diametro nominale

Attacco generatore

Attacco utenze

Attacco laterale

Altezza di ingombro

Altezza coibentazione

Distanza assiale

Raccorderia

Guarnizioni

Isolamento

DN 50 (2“)

Flangia DN 65/PN 6,

mandata di lato, ritorno

verso il basso, rimanenti

chiusi con tappi 21⁄2"

Flangia DN 50/PN 6

(in alto)

11⁄4" fil. femm., chiusura

con tappi, per gruppo

di sicurezza e vaso di

espansione

225 mm

220 mm

180 mm

Ottone/poliammide

EPDM

Semigusci in EPP

Doppio

Numero di attacchi per HeatBloC = 2

Larghezza = 840 mm

132

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

Quadruplo

Numero di attacchi per HeatBloC = 4

5114

Larghezza = 1560 mm

-

-
