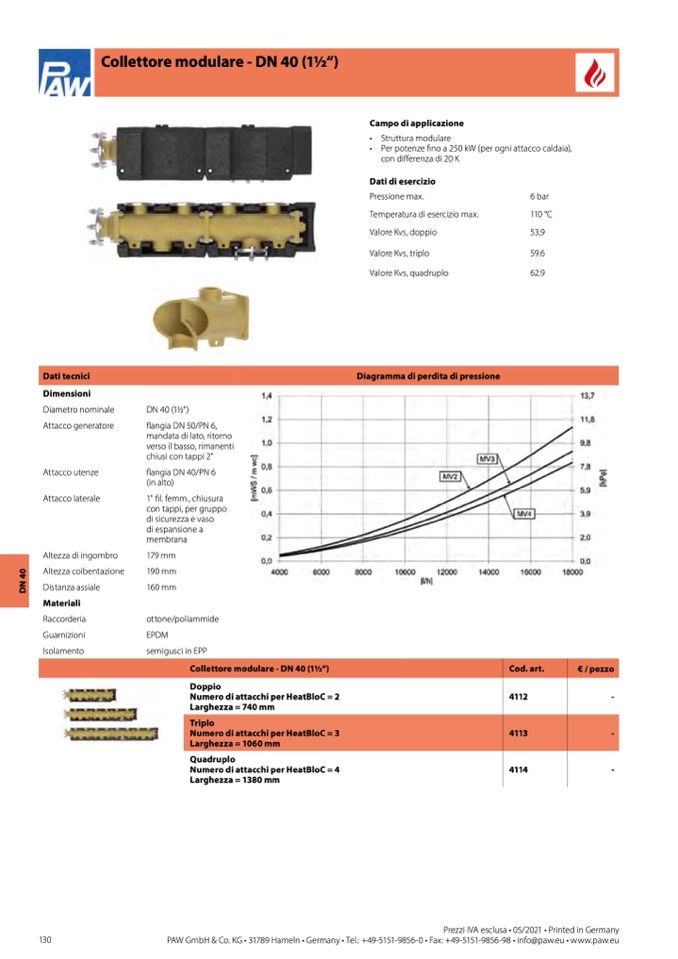

Collettore modulare - DN 40 (11⁄2“)

Dati tecnici

Dimensioni

Diagramma di perdita di pressione

Materiali

Collettore modulare - DN 40 (11⁄2“)

Triplo

Numero di attacchi per HeatBloC = 3

Larghezza = 1060 mm

Cod. art.

€ / pezzo

4112

4113

-

Campo di applicazione

• Struttura modulare

• Per potenze fino a 250 kW (per ogni attacco caldaia),

con differenza di 20 K

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs, doppio

Valore Kvs, triplo

Valore Kvs, quadruplo

6 bar

110 °C

53,9

59.6

62.9

Diametro nominale

Attacco generatore

Attacco utenze

Attacco laterale

Altezza di ingombro

Altezza coibentazione

Distanza assiale

Raccorderia

Guarnizioni

Isolamento

DN 40 (11⁄2“)

flangia DN 50/PN 6,

mandata di lato, ritorno

verso il basso, rimanenti

chiusi con tappi 2"

flangia DN 40/PN 6

(in alto)

1" fil. femm., chiusura

con tappi, per gruppo

di sicurezza e vaso

di espansione a

membrana

179 mm

190 mm

160 mm

ottone/poliammide

EPDM

semigusci in EPP

Doppio

Numero di attacchi per HeatBloC = 2

Larghezza = 740 mm

130

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

Quadruplo

Numero di attacchi per HeatBloC = 4

4114

Larghezza = 1380 mm

-

-
