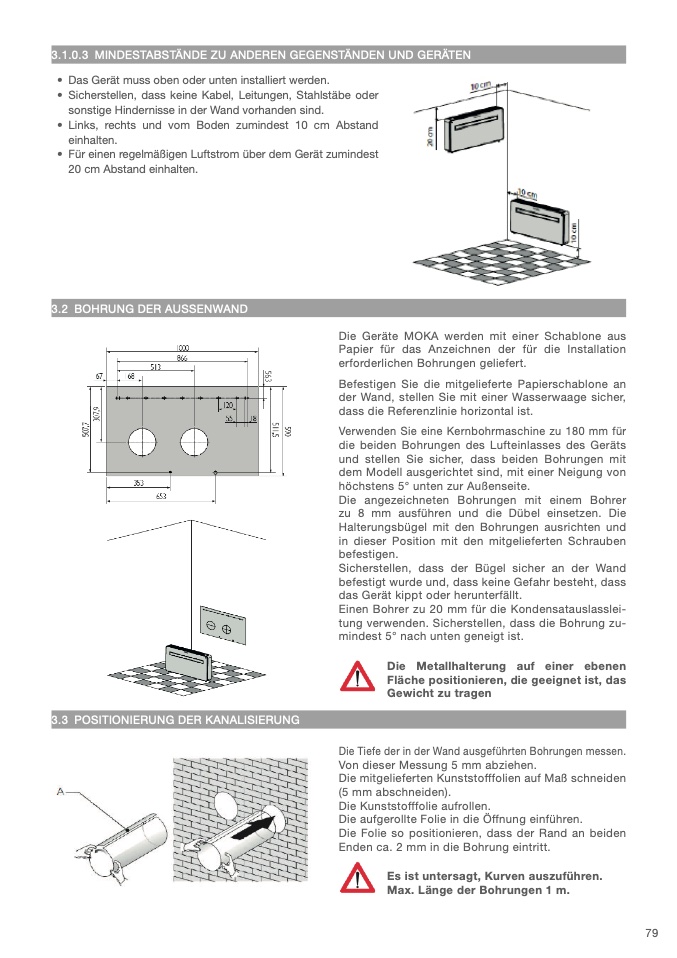

3.1.0.3 MINDESTABSTÄNDE ZU ANDEREN GEGENSTÄNDEN UND GERÄTEN
• Das Gerät muss oben oder unten installiert werden.
• Sicherstellen, dass keine Kabel, Leitungen, Stahlstäbe ode
r
sonstige Hindernisse in der Wand vorhanden sind.
• Links, rechts und vom Boden zumindest 10 cm Abstand
einhalten
.
• Für einen regelmäßigen Luftstrom über dem Gerät zumindest
20 cm Abstand einhalten.
3.2 BOHRUNG DER AUSSENWAN
D
Die Geräte MOKA werden mit einer Schablone aus
Papier für das Anzeichnen der für die Installation
erforderlichen Bohrungen geliefert
.
Befestigen Sie die mitgelieferte Papierschablone an
der Wand, stellen Sie mit einer Wasserwaage sicher
,
dass die Referenzlinie horizontal ist.
Verwenden Sie eine Kernbohrmaschine zu 180 mm fü
r
die beiden Bohrungen des Lufteinlasses des Gerät
s
und stellen Sie sicher, dass beiden Bohrungen mit
dem Modell ausgerichtet sind, mit einer Neigung vo
n
höchstens 5° unten zur Außenseite
.
Die angezeichneten Bohrungen mit einem Bohre
r
zu 8 mm ausführen und die Dübel einsetzen. Di
e
Halterungsbügel mit den Bohrungen ausrichten und
in dieser Position mit den mitgelieferten Schrauben
befestigen
.
Sicherstellen, dass der Bügel sicher an der Wan
d
befestigt wurde und, dass keine Gefahr besteht, das
s
das Gerät kippt oder herunterfällt
.
Einen Bohrer zu 20 mm für die Kondensatauslasslei
-
tung verwenden. Sicherstellen, dass die Bohrung zu
-
mindest 5° nach unten geneigt ist
.
Die Metallhalterung auf einer ebenen
Fläche positionieren, die geeignet ist, das
Gewicht zu tragen
3.3 POSITIONIERUNG DER KANALISIERUNG
Die Tiefe der in der Wand ausgeführten Bohrungen messen
.
Von dieser Messung 5 mm abziehen
.
Die mitgelieferten Kunststofffolien auf Maß schneiden
(5 mm abschneiden)
.
Die Kunststofffolie aufrollen
.
Die aufgerollte Folie in die Öffnung einführen.
Die Folie so positionieren, dass der Rand an beide
n
Enden ca. 2 mm in die Bohrung eintritt
.
Es ist untersagt, Kurven auszuführen
.
Max. Länge der Bohrungen 1 m
.
