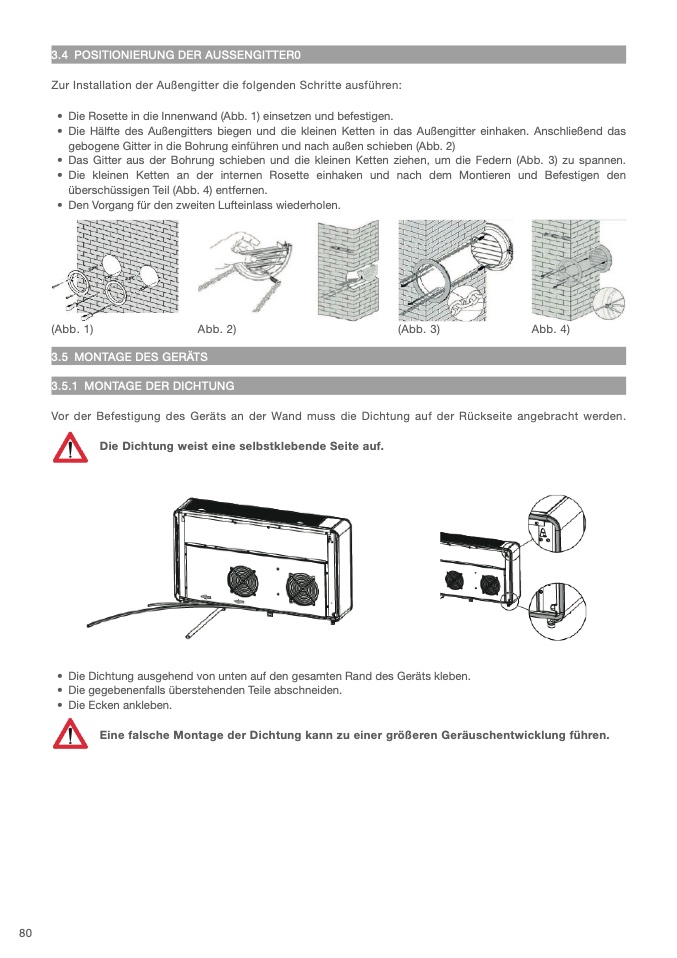

3.4 POSITIONIERUNG DER AUSSENGITTER

0

Zur Installation der Außengitter die folgenden Schritte ausführen

:

• Die Rosette in die Innenwand (Abb. 1) einsetzen und befestigen

.

• Die Hälfte des Außengitters biegen und die kleinen Ketten in das Außengitter einhaken. Anschließend da

s

gebogene Gitter in die Bohrung einführen und nach außen schieben (Abb. 2

)

• Das Gitter aus der Bohrung schieben und die kleinen Ketten ziehen, um die Federn (Abb. 3) zu spannen

.

• Die kleinen Ketten an der internen Rosette einhaken und nach dem Montieren und Befestigen de

n

überschüssigen Teil (Abb. 4) entfernen.

• Den Vorgang für den zweiten Lufteinlass wiederholen.

(Abb. 1)

Abb. 2)

(Abb. 3)

Abb. 4

)

3.5 MONTAGE DES GERÄT

S

3.5.1 MONTAGE DER DICHTUN

G

Vor der Befestigung des Geräts an der Wand muss die Dichtung auf der Rückseite angebracht werden.

Die Dichtung weist eine selbstklebende Seite auf

.

• Die Dichtung ausgehend von unten auf den gesamten Rand des Geräts kleben.

• Die gegebenenfalls überstehenden Teile abschneiden

.

• Die Ecken ankleben.

Eine falsche Montage der Dichtung kann zu einer größeren Geräuschentwicklung führen

.
