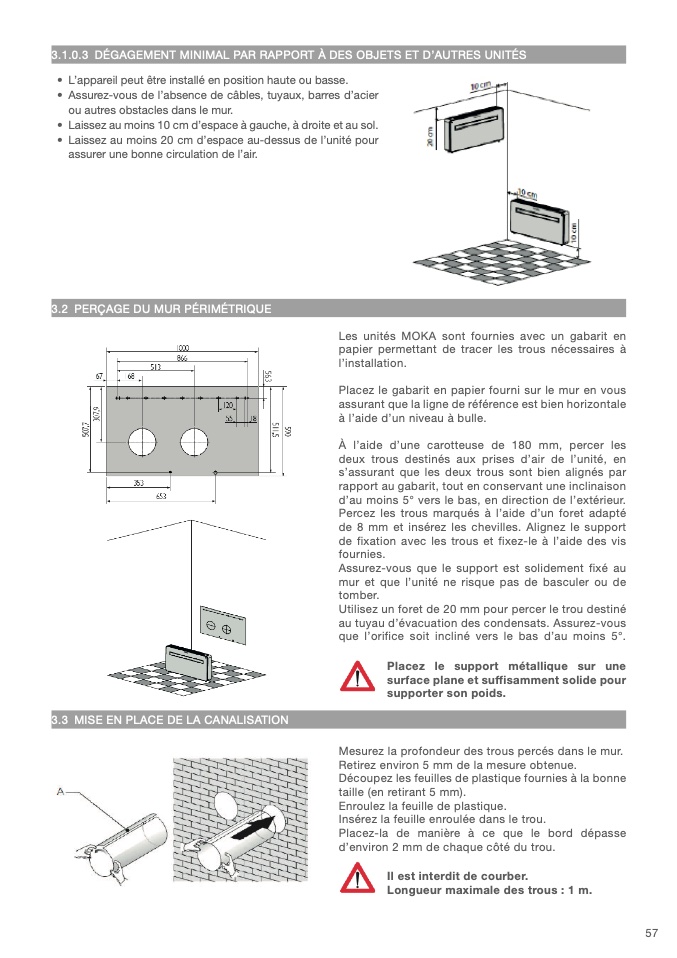

3.1.0.3 DÉGAGEMENT MINIMAL PAR RAPPORT À DES OBJETS ET D’AUTRES UNITÉ

S

• L’appareil peut être installé en position haute ou basse.

• Assurez-vous de l’absence de câbles, tuyaux, barres d’acie

r

ou autres obstacles dans le mur

.

• Laissez au moins 10 cm d’espace à gauche, à droite et au sol

.

• Laissez au moins 20 cm d’espace au-dessus de l’unité pour

assurer une bonne circulation de l’air.

3.2 PERÇAGE DU MUR PÉRIMÉTRIQU

E

Les unités MOKA sont fournies avec un gabarit e

n

papier permettant de tracer les trous nécessaires à

l’installation.

Placez le gabarit en papier fourni sur le mur en vous

assurant que la ligne de référence est bien horizontale

à l’aide d’un niveau à bulle

.

À l’aide d’une carotteuse de 180 mm, percer les

deux trous destinés aux prises d’air de l’unité, e

n

s’assurant que les deux trous sont bien alignés pa

r

rapport au gabarit, tout en conservant une inclinaiso

n

d’au moins 5° vers le bas, en direction de l’extérieur

.

Percez les trous marqués à l’aide d’un foret adapt

é

de 8 mm et insérez les chevilles. Alignez le suppor

t

de fixation avec les trous et fixez-le à l’aide des vis

fournies.

Assurez-vous que le support est solidement fixé a

u

mur et que l’unité ne risque pas de basculer ou de

tomber

.

Utilisez un foret de 20 mm pour percer le trou destiné

au tuyau d’évacuation des condensats. Assurez-vous

que l’orifice soit incliné vers le bas d’au moins 5°.

Placez le support métallique sur une

surface plane et suffisamment solide pour

supporter son poids.

3.3 MISE EN PLACE DE LA CANALISATIO

N

Mesurez la profondeur des trous percés dans le mur

.

Retirez environ 5 mm de la mesure obtenue

.

Découpez les feuilles de plastique fournies à la bonne

taille (en retirant 5 mm)

.

Enroulez la feuille de plastique

.

Insérez la feuille enroulée dans le trou

.

Placez-la de manière à ce que le bord dépasse

d’environ 2 mm de chaque côté du trou

.

Il est interdit de courber.

Longueur maximale des trous : 1 m

.
