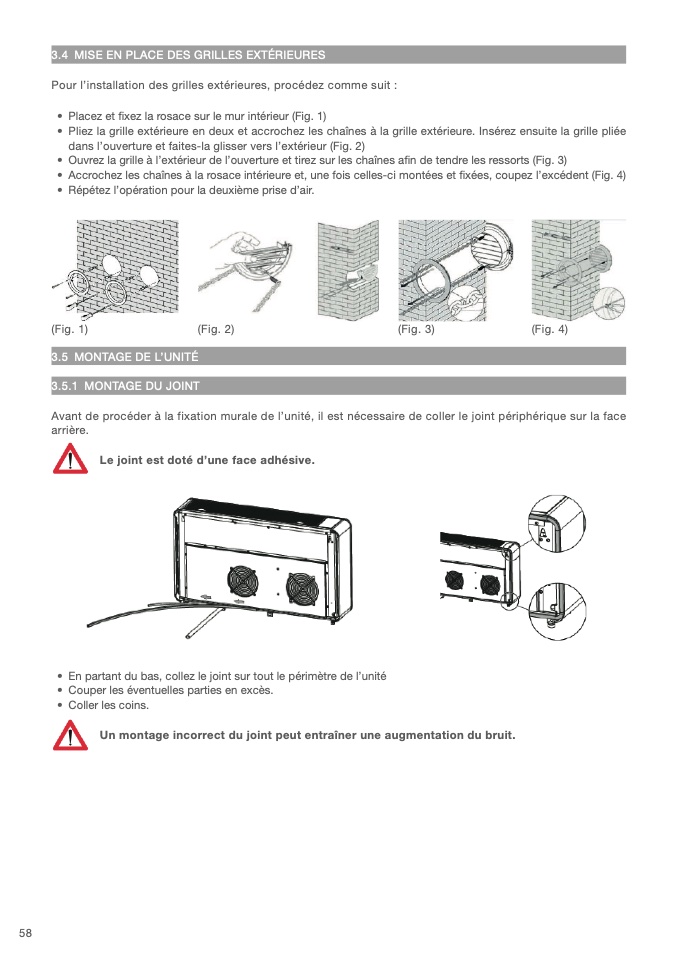

3.4 MISE EN PLACE DES GRILLES EXTÉRIEURE

S

Pour l’installation des grilles extérieures, procédez comme suit :

• Placez et

fi xez la rosace sur le mur intérieur (Fig. 1)

• Pliez la grille extérieure en deux et accrochez les chaînes à la grille extérieure. Insérez ensuite la grille pliée

dans l’ouverture et faites-la glisser vers l’extérieur (Fig. 2

)

• Ouvrez la grille à l’extérieur de l’ouverture et tirez sur les chaînes afi n de tendre les ressorts (Fig. 3

)

• Accrochez les chaînes à la rosace intérieure et, une fois celles-ci montées et

fi xées, coupez l’excédent (Fig. 4)

• Répétez l’opération pour la deuxième prise d’air.

(Fig. 1)

(Fig. 2)

(Fig. 3)

(Fig. 4

)

3.5 MONTAGE DE L’UNITÉ

3.5.1 MONTAGE DU JOIN

T

Avant de procéder à la fixation murale de l’unité, il est nécessaire de coller le joint périphérique sur la face

arrière

.

Le joint est doté d’une face adhésive

.

• En partant du bas, collez le joint sur tout le périmètre de l’unit

é

• Couper les éventuelles parties en excès.

• Coller les coins.

Un montage incorrect du joint peut entraîner une augmentation du bruit.

58
