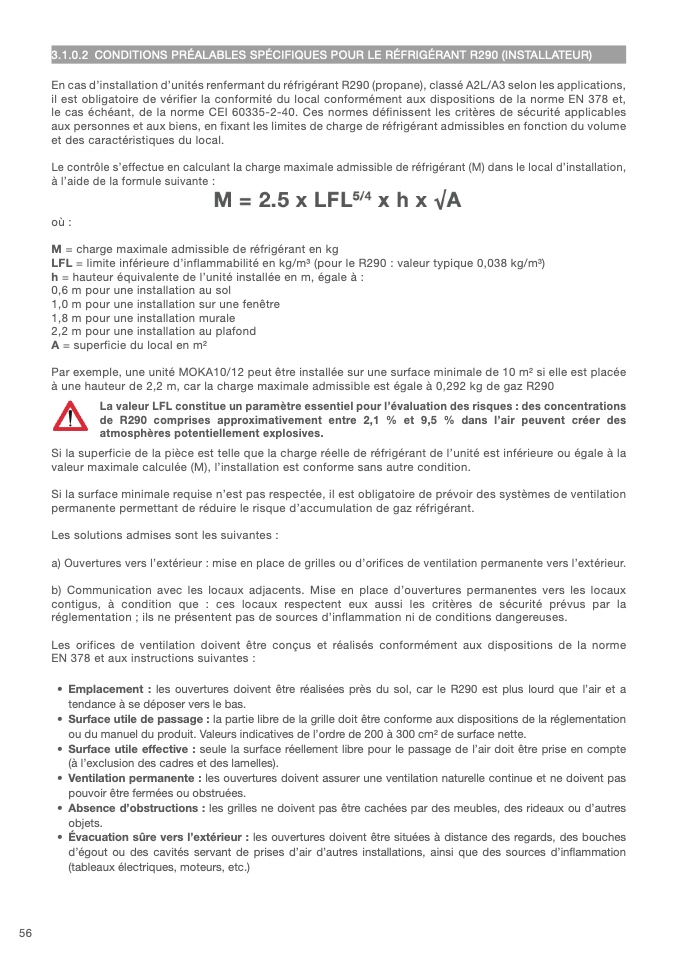

3.1.0.2 CONDITIONS PRÉALABLES SPÉCIFIQUES POUR LE RÉFRIGÉRANT R290 (INSTALLATEUR
)
En cas d’installation d’unités renfermant du réfrigérant R290 (propane), classé A2L/A3 selon les applications
,
il est obligatoire de vérifier la conformité du local conformément aux dispositions de la norme EN 378 et
,
le cas échéant, de la norme CEI 60335-2-40. Ces normes définissent les critères de sécurité applicable
s
aux personnes et aux biens, en fixant les limites de charge de réfrigérant admissibles en fonction du volum
e
et des caractéristiques du local.
Le contrôle s’effectue en calculant la charge maximale admissible de réfrigérant (M) dans le local d’installation
,
à l’aide de la formule suivante
:
où
:
M = charge maximale admissible de réfrigérant en kg
LFL = limite inférieure d’inflammabilité en kg/m3 (pour le R290 : valeur typique 0,038 kg/m3
)
h = hauteur équivalente de l’unité installée en m, égale à
:
0,6 m pour une installation au so
l
1,0 m pour une installation sur une fenêtr
e
1,8 m pour une installation mural
e
2,2 m pour une installation au plafond
A = superficie du local en m
2
Par exemple, une unité MOKA10/12 peut être installée sur une surface minimale de 10 m2 si elle est placé
e
à une hauteur de 2,2 m, car la charge maximale admissible est égale à 0,292 kg de gaz R29
0
La valeur LFL constitue un paramètre essentiel pour l’évaluation des risques : des concentration
s
de R290 comprises approximativement entre 2,1 % et 9,5 % dans l’air peuvent créer de
s
atmosphères potentiellement explosives
.
Si la superficie de la pièce est telle que la charge réelle de réfrigérant de l’unité est inférieure ou égale à la
valeur maximale calculée (M), l’installation est conforme sans autre condition.
Si la surface minimale requise n’est pas respectée, il est obligatoire de prévoir des systèmes de ventilatio
n
permanente permettant de réduire le risque d’accumulation de gaz réfrigérant.
Les solutions admises sont les suivantes
:
a) Ouvertures vers l’extérieur : mise en place de grilles ou d’orifices de ventilation permanente vers l’extérieur.
b) Communication avec les locaux adjacents. Mise en place d’ouvertures permanentes vers les locaux
contigus, à condition que : ces locaux respectent eux aussi les critères de sécurité prévus par l
a
réglementation ; ils ne présentent pas de sources d’inflammation ni de conditions dangereuses.
Les orifices de ventilation doivent être conçus et réalisés conformément aux dispositions de la norm
e
EN 378 et aux instructions suivantes
:
• Emplacement : les ouvertures doivent être réalisées près du sol, car le R290 est plus lourd que l’air et a
tendance à se déposer vers le bas.
• Surface utile de passage : la partie libre de la grille doit être conforme aux dispositions de la réglementatio
n
ou du manuel du produit. Valeurs indicatives de l’ordre de 200 à 300 cm2 de surface nette
.
• Surface utile effective : seule la surface réellement libre pour le passage de l’air doit être prise en compt
e
(à l’exclusion des cadres et des lamelles).
• Ventilation permanente : les ouvertures doivent assurer une ventilation naturelle continue et ne doivent pa
s
pouvoir être fermées ou obstruées.
• Absence d’obstructions : les grilles ne doivent pas être cachées par des meubles, des rideaux ou d’autre
s
objets
.
• Évacuation sûre vers l’extérieur : les ouvertures doivent être situées à distance des regards, des bouche
s
d’égout ou des cavités servant de prises d’air d’autres installations, ainsi que des sources d’in
fl ammation
(tableaux électriques, moteurs, etc.)
