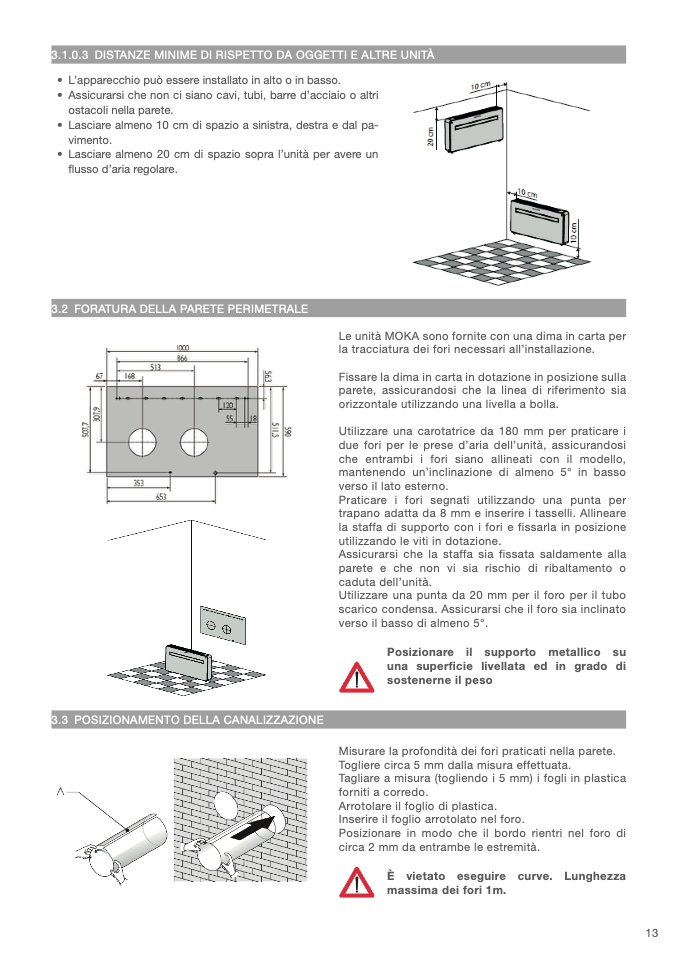

3.1.0.3 DISTANZE MINIME DI RISPETTO DA OGGETTI E ALTRE UNIT

À

• L’apparecchio può essere installato in alto o in basso.

• Assicurarsi che non ci siano cavi, tubi, barre d’acciaio o altr

i

ostacoli nella parete.

• Lasciare almeno 10 cm di spazio a sinistra, destra e dal pa

-

vimento.

• Lasciare almeno 20 cm di spazio sopra l’unità per avere u

n

fl usso d’aria regolare

.

3.2 FORATURA DELLA PARETE PERIMETRALE

Le unità MOKA sono fornite con una dima in carta pe

r

la tracciatura dei fori necessari all’installazione

.

Fissare la dima in carta in dotazione in posizione sulla

parete, assicurandosi che la linea di riferimento si

a

orizzontale utilizzando una livella a bolla.

Utilizzare una carotatrice da 180 mm per praticare i

due fori per le prese d’aria dell’unità, assicurandosi

che entrambi i fori siano allineati con il modello,

mantenendo un’inclinazione di almeno 5° in basso

verso il lato esterno

.

Praticare i fori segnati utilizzando una punta per

trapano adatta da 8 mm e inserire i tasselli. Allineare

la staffa di supporto con i fori e fissarla in posizione

utilizzando le viti in dotazione.

Assicurarsi che la staffa sia fissata saldamente all

a

parete e che non vi sia rischio di ribaltamento o

caduta dell’unità.

Utilizzare una punta da 20 mm per il foro per il tub

o

scarico condensa. Assicurarsi che il foro sia inclinat

o

verso il basso di almeno 5°

.

Posizionare il supporto metallico su

una superficie livellata ed in grado d

i

sostenerne il peso

3.3 POSIZIONAMENTO DELLA CANALIZZAZIONE

Misurare la profondità dei fori praticati nella parete.

Togliere circa 5 mm dalla misura effettuata

.

Tagliare a misura (togliendo i 5 mm) i fogli in plastica

forniti a corredo

.

Arrotolare il foglio di plastica

.

Inserire il foglio arrotolato nel foro.

Posizionare in modo che il bordo rientri nel foro d

i

circa 2 mm da entrambe le estremità.

È vietato eseguire curve. Lunghezza

massima dei fori 1m

.

13
