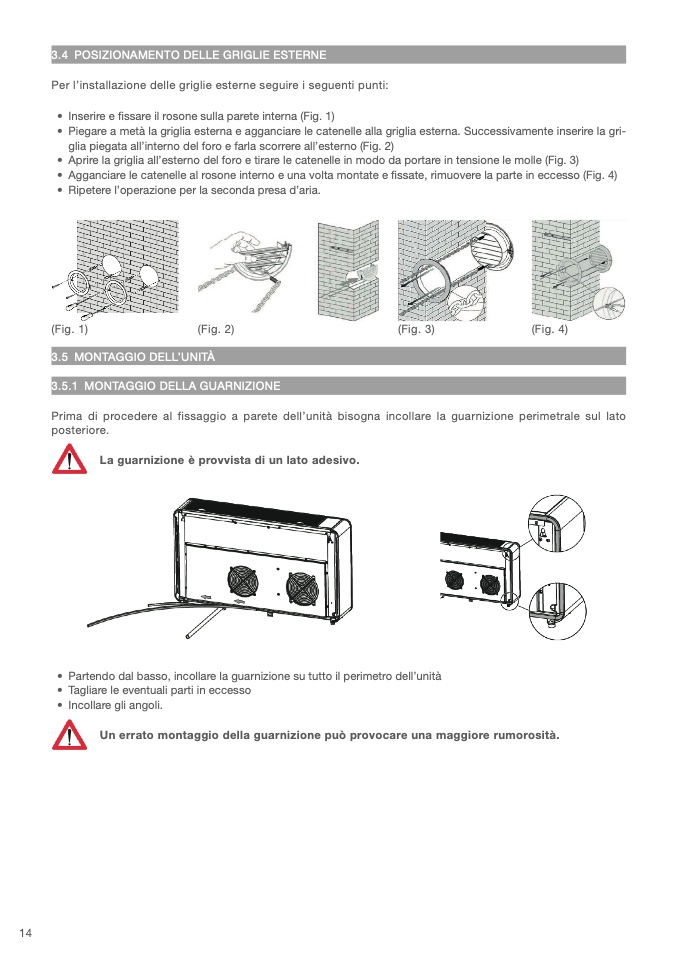

3.4 POSIZIONAMENTO DELLE GRIGLIE ESTERN

E

Per l’installazione delle griglie esterne seguire i seguenti punti:

• Inserire e

fi ssare il rosone sulla parete interna (Fig. 1)

• Piegare a metà la griglia esterna e agganciare le catenelle alla griglia esterna. Successivamente inserire la gri

-

glia piegata all’interno del foro e farla scorrere all’esterno (Fig. 2)

• Aprire la griglia all’esterno del foro e tirare le catenelle in modo da portare in tensione le molle (Fig. 3

)

• Agganciare le catenelle al rosone interno e una volta montate e fi ssate, rimuovere la parte in eccesso (Fig. 4

)

• Ripetere l’operazione per la seconda presa d’aria

.

(Fig. 1)

(Fig. 2)

(Fig. 3)

(Fig. 4

)

3.5 MONTAGGIO DELL’UNITÀ

3.5.1 MONTAGGIO DELLA GUARNIZION

E

Prima di procedere al fissaggio a parete dell’unità bisogna incollare la guarnizione perimetrale sul lato

posteriore

.

La guarnizione è provvista di un lato adesivo.

• Partendo dal basso, incollare la guarnizione su tutto il perimetro dell’unit

à

• Tagliare le eventuali parti in eccesso

• Incollare gli angoli

.

Un errato montaggio della guarnizione può provocare una maggiore rumorosità

.
