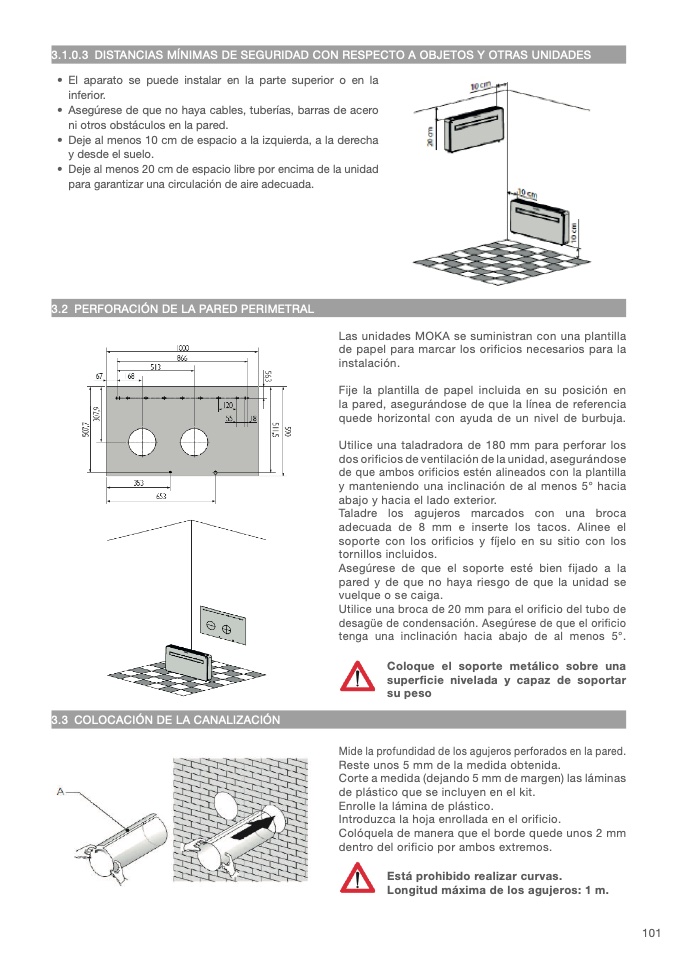

3.1.0.3 DISTANCIAS MÍNIMAS DE SEGURIDAD CON RESPECTO A OBJETOS Y OTRAS UNIDADE
S
• El aparato se puede instalar en la parte superior o en l
a
inferior.
• Asegúrese de que no haya cables, tuberías, barras de acero
ni otros obstáculos en la pared
.
• Deje al menos 10 cm de espacio a la izquierda, a la derecha
y desde el suelo
.
• Deje al menos 20 cm de espacio libre por encima de la unidad
para garantizar una circulación de aire adecuada
.
3.2 PERFORACIÓN DE LA PARED PERIMETRAL
Las unidades MOKA se suministran con una plantill
a
de papel para marcar los orificios necesarios para la
instalación
.
Fije la plantilla de papel incluida en su posición en
la pared, asegurándose de que la línea de referencia
quede horizontal con ayuda de un nivel de burbuja.
Utilice una taladradora de 180 mm para perforar los
dos orificios de ventilación de la unidad, asegurándos
e
de que ambos orificios estén alineados con la plantilla
y manteniendo una inclinación de al menos 5° haci
a
abajo y hacia el lado exterior
.
Taladre los agujeros marcados con una broca
adecuada de 8 mm e inserte los tacos. Alinee e
l
soporte con los orificios y fíjelo en su sitio con los
tornillos incluidos
.
Asegúrese de que el soporte esté bien fijado a la
pared y de que no haya riesgo de que la unidad s
e
vuelque o se caiga
.
Utilice una broca de 20 mm para el orificio del tubo de
desagüe de condensación. Asegúrese de que el orificio
tenga una inclinación hacia abajo de al menos 5°
.
Coloque el soporte metálico sobre una
superficie nivelada y capaz de soportar
su peso
3.3 COLOCACIÓN DE LA CANALIZACIÓN
Mide la profundidad de los agujeros perforados en la pared.
Reste unos 5 mm de la medida obtenida
.
Corte a medida (dejando 5 mm de margen) las lámina
s
de plástico que se incluyen en el kit.
Enrolle la lámina de plástico
.
Introduzca la hoja enrollada en el orificio.
Colóquela de manera que el borde quede unos 2 m
m
dentro del orificio por ambos extremos
.
Está prohibido realizar curvas.
Longitud máxima de los agujeros: 1 m
.
