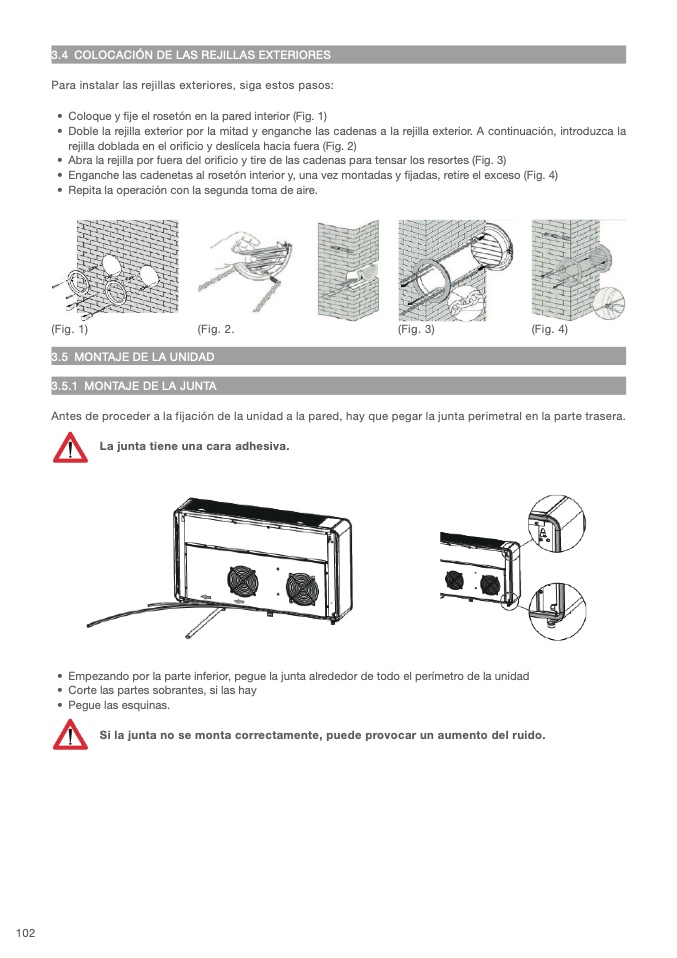

3.4 COLOCACIÓN DE LAS REJILLAS EXTERIORE

S

Para instalar las rejillas exteriores, siga estos pasos:

• Coloque y

fi je el rosetón en la pared interior (Fig. 1)

• Doble la rejilla exterior por la mitad y enganche las cadenas a la rejilla exterior. A continuación, introduzca la

rejilla doblada en el orifi cio y deslícela hacia fuera (Fig. 2

)

• Abra la rejilla por fuera del ori

fi cio y tire de las cadenas para tensar los resortes (Fig. 3)

• Enganche las cadenetas al rosetón interior y, una vez montadas y fi jadas, retire el exceso (Fig. 4)

• Repita la operación con la segunda toma de aire

.

(Fig. 1)

(Fig. 2.

(Fig. 3)

(Fig. 4

)

3.5 MONTAJE DE LA UNIDA

D

3.5.1 MONTAJE DE LA JUNTA

Antes de proceder a la fijación de la unidad a la pared, hay que pegar la junta perimetral en la parte trasera.

La junta tiene una cara adhesiva

.

• Empezando por la parte inferior, pegue la junta alrededor de todo el perímetro de la unidad

• Corte las partes sobrantes, si las hay

• Pegue las esquinas.

Si la junta no se monta correctamente, puede provocar un aumento del ruido.
