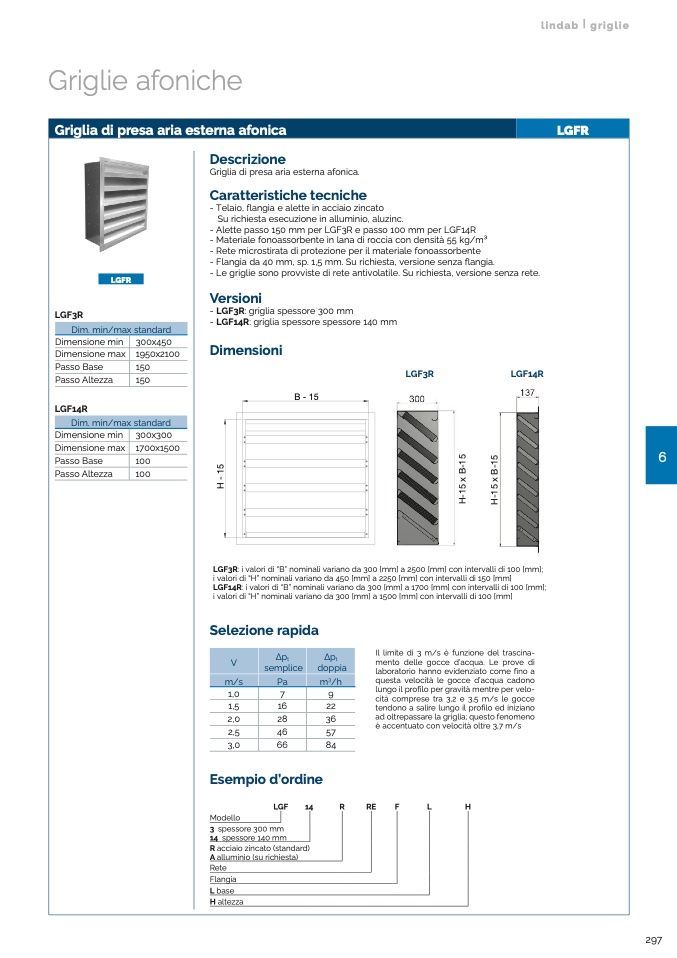

Griglie afoniche
lindab | griglie
Griglia di presa aria esterna afonica
LGFR
LGFR
Dim. min/max standard
Dimensione min 300x450
Dimensione max 1950x2100
Passo Base
150
Passo Altezza
150
LGF14R
Dim. min/max standard
Dimensione min 300x300
Dimensione max 1700x1500
Passo Base
100
Passo Altezza
100
Descrizione
Griglia di presa aria esterna afonica.
Caratteristiche tecniche
- Telaio, flangia e alette in acciaio zincato
Su richiesta esecuzione in alluminio, aluzinc.
- Alette passo 150 mm per LGF3R e passo 100 mm per LGF14R
- Materiale fonoassorbente in lana di roccia con densità 55 kg/m3
- Rete microstirata di protezione per il materiale fonoassorbente
- Flangia da 40 mm, sp. 1,5 mm. Su richiesta, versione senza flangia.
- Le griglie sono provviste di rete antivolatile. Su richiesta, versione senza rete.
LGF3R
Versioni
- LGF3R: griglia spessore 300 mm
- LGF14R: griglia spessore spessore 140 mm
Dimensioni
LGF3R
LGF14R
B - 15
LGF3R: i valori di “B” nominali variano da 300 [mm] a 2500 [mm] con intervalli di 100 [mm];
i valori di “H” nominali variano da 450 [mm] a 2250 [mm] con intervalli di 150 [mm]
LGF14R: i valori di “B” nominali variano da 300 [mm] a 1700 [mm] con intervalli di 100 [mm];
i valori di “H” nominali variano da 300 [mm] a 1500 [mm] con intervalli di 100 [mm]
Selezione rapida
1,0
9
1,5
22
2,0
36
2,5
57
3,0
84
Esempio d’ordine
Il limite di 3 m/s è funzione del trascina-
mento delle gocce d’acqua. Le prove di
laboratorio hanno evidenziato come fino a
questa velocità le gocce d’acqua cadono
lungo il profilo per gravità mentre per velo-
cità comprese tra 3,2 e 3,5 m/s le gocce
tendono a salire lungo il profilo ed iniziano
ad oltrepassare la griglia; questo fenomeno
è accentuato con velocità oltre 3,7 m/s
V
Δp
t
semplice
Δp
t
doppia
m/s
Pa
m
3
/h
7
16
28
46
66
LGF
14
R
RE
F
L
H
Modello
3 spessore 300 mm
14 spessore 140 mm
R acciaio zincato (standard)
A alluminio (su richiesta)
Rete
Flangia
L base
H altezza
297
6
H
-
1
5
H
-
1
5
x
B
-
1
5
H
-
1
5
x
B
-
1
5
