lindab | griglie

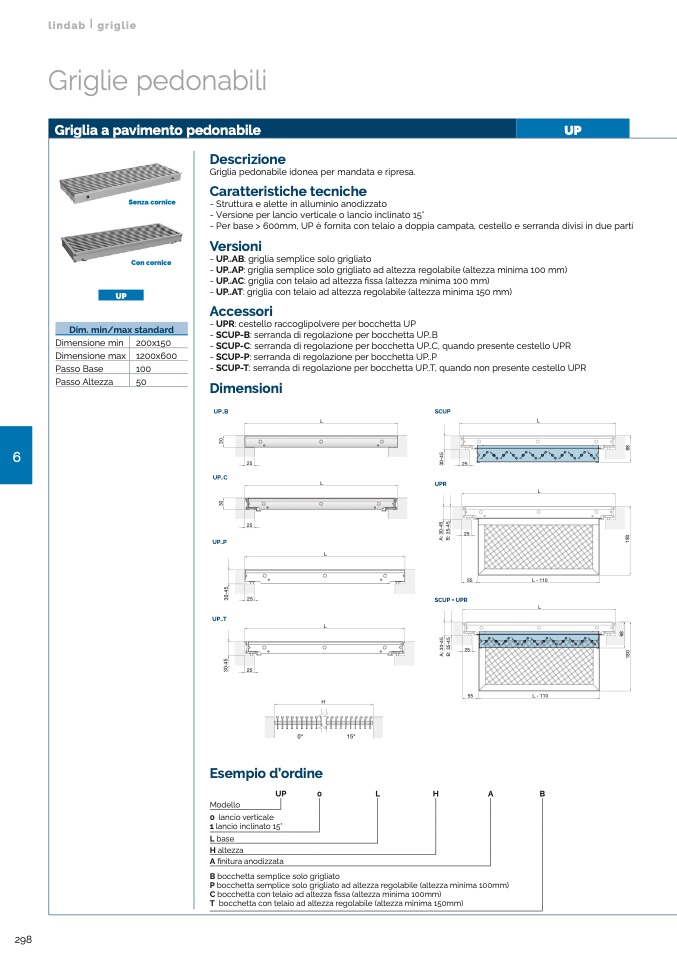

Griglie pedonabili

Griglia a pavimento pedonabile

UP

Descrizione

Senza cornice

Con cornice

UP

Dim. min/max standard

Dimensione min 200x150

Dimensione max 1200x600

Passo Base

100

Passo Altezza

50

6

Griglia pedonabile idonea per mandata e ripresa.

Caratteristiche tecniche

- Struttura e alette in alluminio anodizzato

- Versione per lancio verticale o lancio inclinato 15°

- Per base > 600mm, UP è fornita con telaio a doppia campata, cestello e serranda divisi in due parti

Versioni

- UP..AB: griglia semplice solo grigliato

- UP..AP: griglia semplice solo grigliato ad altezza regolabile (altezza minima 100 mm)

- UP..AC: griglia con telaio ad altezza fissa (altezza minima 100 mm)

- UP..AT: griglia con telaio ad altezza regolabile (altezza minima 150 mm)

Accessori

- UPR: cestello raccoglipolvere per bocchetta UP

- SCUP-B: serranda di regolazione per bocchetta UP..B

- SCUP-C: serranda di regolazione per bocchetta UP..C, quando presente cestello UPR

- SCUP-P: serranda di regolazione per bocchetta UP..P

- SCUP-T: serranda di regolazione per bocchetta UP..T, quando non presente cestello UPR

Dimensioni

UP..B

UP..C

UP..P

UP..T

SCUP

L

L

3

0

-

4

5

3

0

-

4

5

A

:

3

0

-

4

5

B

:

3

5

-

4

5

A

:

3

0

-

4

5

B

:

3

5

-

4

5

3

0

-

4

5

1

8

0

1

8

0

6

8

6

8

3

0

3

0

25

25

25

25

L

UPR

25

25

55

Esempio d’ordine

Modello

0 lancio verticale

0°

15°

H

L

L

SCUP + UPR

25

55

L

L - 110

L

L - 110

UP

0

L

H

A

B

1 lancio inclinato 15°

L base

H altezza

A finitura anodizzata

B bocchetta semplice solo grigliato

P bocchetta semplice solo grigliato ad altezza regolabile (altezza minima 100mm)

C bocchetta con telaio ad altezza fissa (altezza minima 100mm)

T bocchetta con telaio ad altezza regolabile (altezza minima 150mm)
