lindab | griglie

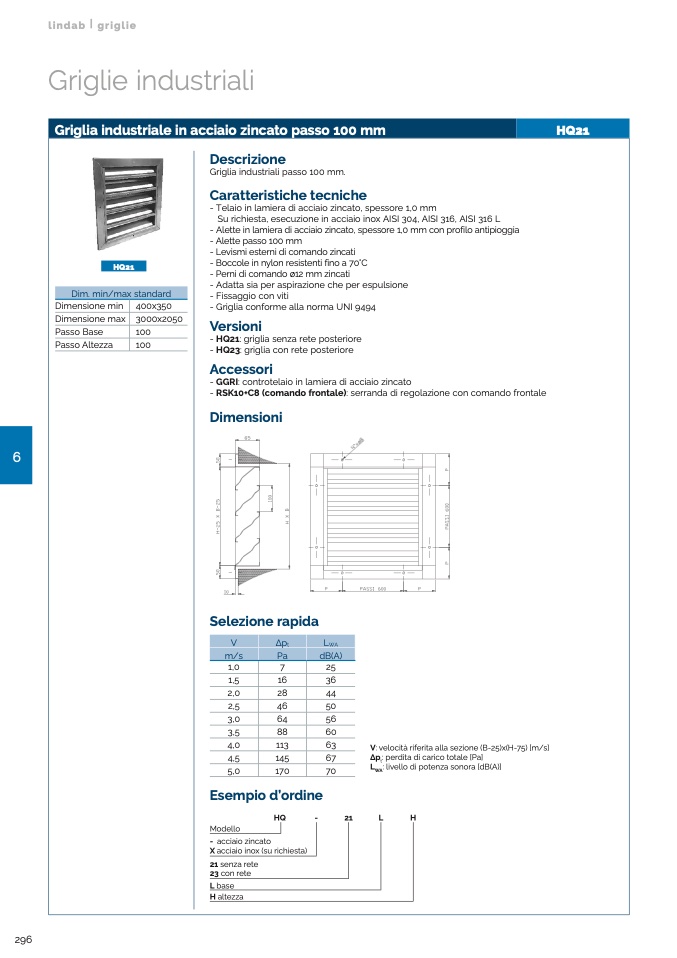

Griglie industriali

Griglia industriale in acciaio zincato passo 100 mm

HQ21

Descrizione

HQ21

Dim. min/max standard

Griglia industriali passo 100 mm.

Caratteristiche tecniche

- Telaio in lamiera di acciaio zincato, spessore 1,0 mm

Su richiesta, esecuzione in acciaio inox AISI 304, AISI 316, AISI 316 L

- Alette in lamiera di acciaio zincato, spessore 1,0 mm con profilo antipioggia

- Alette passo 100 mm

- Levismi esterni di comando zincati

- Boccole in nylon resistenti fino a 70°C

- Perni di comando ø12 mm zincati

- Adatta sia per aspirazione che per espulsione

- Fissaggio con viti

Dimensione min 400x350

- Griglia conforme alla norma UNI 9494

Dimensione max 3000x2050

Passo Base

100

Passo Altezza

100

6

Versioni

- HQ21: griglia senza rete posteriore

- HQ23: griglia con rete posteriore

Accessori

- GGRI: controtelaio in lamiera di acciaio zincato

- RSK10+C8 (comando frontale): serranda di regolazione con comando frontale

Dimensioni

Selezione rapida

V

Δp

t

m/s

Pa

1,0

7

1,5

16

2,0

28

2,5

46

3,0

64

3,5

88

4,0

113

4,5

145

5,0

170

Modello

- acciaio zincato

L

WA

dB(A)

25

36

44

50

56

60

63

Esempio d’ordine

X acciaio inox (su richiesta)

21 senza rete

23 con rete

L base

H altezza

V: velocità riferita alla sezione (B-25)x(H-75) [m/s]

67

Δp

t

: perdita di carico totale [Pa]

70

L

WA

: livello di potenza sonora [dB(A)]

HQ

-

21

L

H
