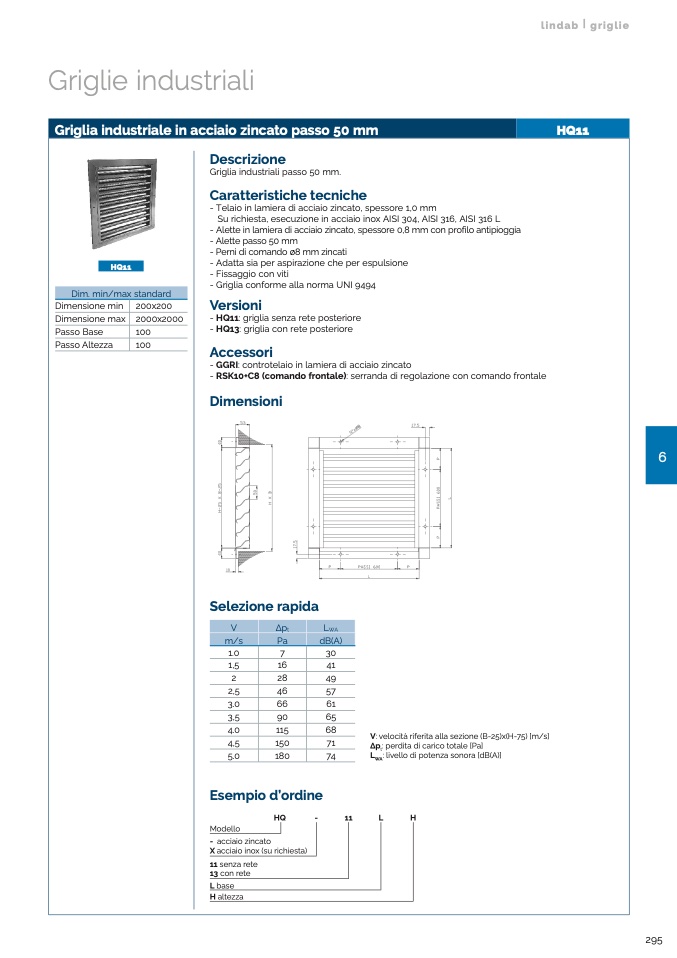

Griglie industriali

Griglia industriale in acciaio zincato passo 50 mm

HQ11

Descrizione

HQ11

Dim. min/max standard

Dimensione min 200x200

Dimensione max 2000x2000

Passo Base

100

Passo Altezza

100

Griglia industriali passo 50 mm.

Caratteristiche tecniche

- Telaio in lamiera di acciaio zincato, spessore 1,0 mm

Su richiesta, esecuzione in acciaio inox AISI 304, AISI 316, AISI 316 L

- Alette in lamiera di acciaio zincato, spessore 0,8 mm con profilo antipioggia

- Alette passo 50 mm

- Perni di comando ø8 mm zincati

- Adatta sia per aspirazione che per espulsione

- Fissaggio con viti

- Griglia conforme alla norma UNI 9494

Versioni

- HQ11: griglia senza rete posteriore

- HQ13: griglia con rete posteriore

Accessori

- GGRI: controtelaio in lamiera di acciaio zincato

- RSK10+C8 (comando frontale): serranda di regolazione con comando frontale

Dimensioni

Selezione rapida

Δp

t

L

WA

Pa

dB(A)

7

30

16

41

2

28

49

V

m/s

1.0

1,5

2,5

3.0

3,5

4.0

4,5

5.0

46

57

66

61

90

65

115

68

150

71

180

74

V: velocità riferita alla sezione (B-25)x(H-75) [m/s]

Δp

t

: perdita di carico totale [Pa]

L

WA

: livello di potenza sonora [dB(A)]

HQ

-

11

L

H

X acciaio inox (su richiesta)

11 senza rete

13 con rete

L base

H altezza

Esempio d’ordine

Modello

- acciaio zincato

lindab | griglie

295
