lindab | griglie

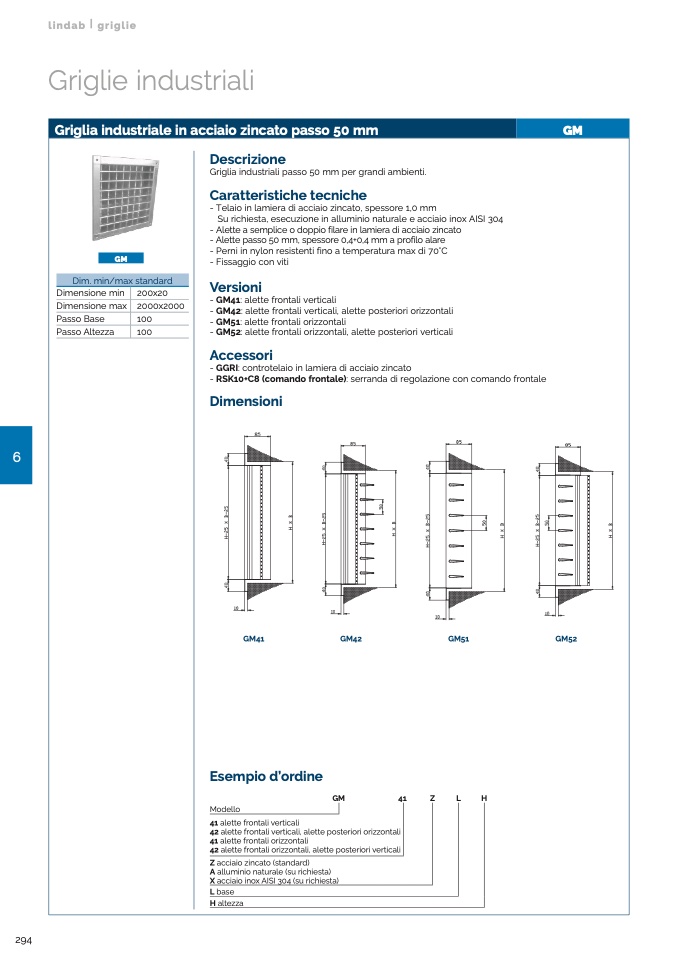

Griglie industriali

Griglia industriale in acciaio zincato passo 50 mm

GM

Descrizione

GM

Dim. min/max standard

Dimensione min 200x20

Dimensione max 2000x2000

Passo Base

100

Passo Altezza

100

Griglia industriali passo 50 mm per grandi ambienti.

Caratteristiche tecniche

- Telaio in lamiera di acciaio zincato, spessore 1,0 mm

Su richiesta, esecuzione in alluminio naturale e acciaio inox AISI 304

- Alette a semplice o doppio filare in lamiera di acciaio zincato

- Alette passo 50 mm, spessore 0,4+0,4 mm a profilo alare

- Perni in nylon resistenti fino a temperatura max di 70°C

- Fissaggio con viti

Versioni

- GM41: alette frontali verticali

- GM42: alette frontali verticali, alette posteriori orizzontali

- GM51: alette frontali orizzontali

- GM52: alette frontali orizzontali, alette posteriori verticali

Accessori

- GGRI: controtelaio in lamiera di acciaio zincato

- RSK10+C8 (comando frontale): serranda di regolazione con comando frontale

Dimensioni

GM41

GM42

Esempio d’ordine

Modello

GM51

GM52

41 alette frontali verticali

42 alette frontali verticali, alette posteriori orizzontali

41 alette frontali orizzontali

42 alette frontali orizzontali, alette posteriori verticali

Z acciaio zincato (standard)

A alluminio naturale (su richiesta)

X acciaio inox AISI 304 (su richiesta)

L base

H altezza

GM

41

Z

L

H
