Gruppi di regolazione da centrale termica
I gruppi di miscelazione e distribuzione da centrale termica sono
progettati per gli impianti di riscaldamento e/o raffrescamento
di medie-grandi dimensioni, pensati per quelle utenze dove sia
possibile realizzare un locale adibito ad uso di centrale termica.
La loro caratteristica è quella di essere composti da moduli as-
semblabili in diverse configurazioni adattabili di volta in volta alla
dimensione ed alla complessità dell’impianto che deve essere
regolato.
È quindi possibile alimentare impianti di riscaldamento a punto
fisso piuttosto che climatici o impianti di raffrescamento, realiz-
zare zone miscelate con differenti temperature dell’acqua, ali-
mentare numerosi collettori per impianti radianti piuttosto che
radiatori ad alta temperatura di integrazione nei bagni o linee
dedicate alle macchine per il trattamento dell’aria, servire im-
pianti multiutenza.
L’utilizzo di circolatori ad inverter in Classe A ne permette infine
le migliori prestazioni ai fini del risparmio energetico.

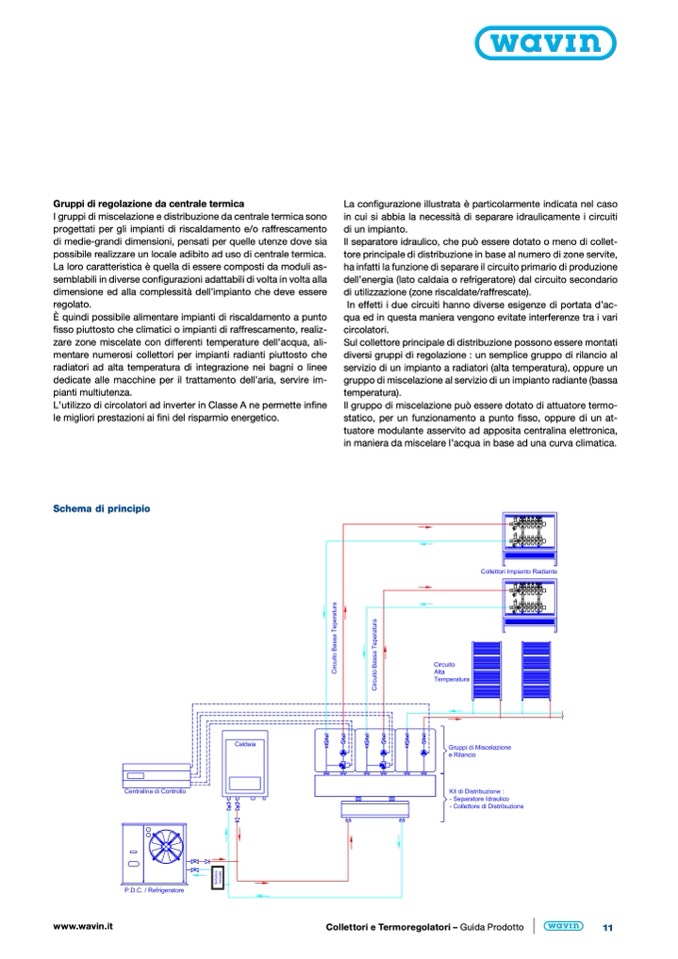

Schema di principio
La configurazione illustrata è particolarmente indicata nel caso
in cui si abbia la necessità di separare idraulicamente i circuiti
di un impianto.
Il separatore idraulico, che può essere dotato o meno di collet-
tore principale di distribuzione in base al numero di zone servite,
ha infatti la funzione di separare il circuito primario di produzione
dell’energia (lato caldaia o refrigeratore) dal circuito secondario
di utilizzazione (zone riscaldate/raffrescate).
In effetti i due circuiti hanno diverse esigenze di portata d’ac-
qua ed in questa maniera vengono evitate interferenze tra i vari
circolatori.
Sul collettore principale di distribuzione possono essere montati
diversi gruppi di regolazione : un semplice gruppo di rilancio al
servizio di un impianto a radiatori (alta temperatura), oppure un
gruppo di miscelazione al servizio di un impianto radiante (bassa
temperatura).
Il gruppo di miscelazione può essere dotato di attuatore termo-
statico, per un funzionamento a punto fisso, oppure di un at-
tuatore modulante asservito ad apposita centralina elettronica,
in maniera da miscelare l’acqua in base ad una curva climatica.
