2. Tipologie di

termoregolazioni

Tipi di termoregolazioni

Le tipologie di termoregolazione previste da Wavin sono due:

•

Gruppi di regolazione da collettore

•

Gruppi di termoregolazione da centrale termica

Gruppi di regolazione da collettore

I gruppi di miscelazione e distribuzione da collettore sono pro-

gettati per gli impianti di riscaldamento e/o raffrescamento di

piccole-medie dimensioni, pensati per quelle utenze dove non

sia possibile realizzare un locale adibito ad uso di centrale ter-

mica.

La loro caratteristica è quella di essere dotati di una valvola

miscelatrice predisposta all’uso di una testa termostatica piut-

tosto che di un servomotore elettrico, permettendo quindi sia

installazioni indipendenti, in caso di impianti di riscaldamento

a punto fisso, che sotto il controllo di una centralina, in caso di

impianti di riscaldamento climatici o impianti di raffrescamento;

sono inoltre dotati di un circolatore ad inverter in Classe A e di

un termostato di sicurezza.

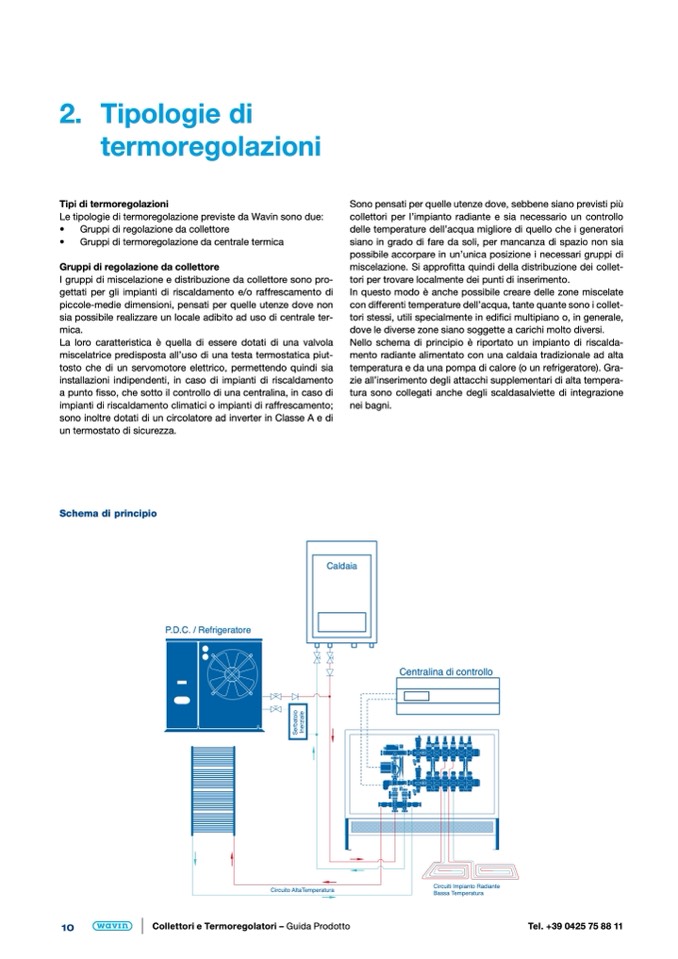

Schema di principio

Sono pensati per quelle utenze dove, sebbene siano previsti più

collettori per l’impianto radiante e sia necessario un controllo

delle temperature dell’acqua migliore di quello che i generatori

siano in grado di fare da soli, per mancanza di spazio non sia

possibile accorpare in un’unica posizione i necessari gruppi di

miscelazione. Si approfitta quindi della distribuzione dei collet-

tori per trovare localmente dei punti di inserimento.

In questo modo è anche possibile creare delle zone miscelate

con differenti temperature dell’acqua, tante quante sono i collet-

tori stessi, utili specialmente in edifici multipiano o, in generale,

dove le diverse zone siano soggette a carichi molto diversi.

Nello schema di principio è riportato un impianto di riscalda-

mento radiante alimentato con una caldaia tradizionale ad alta

temperatura e da una pompa di calore (o un refrigeratore). Gra-

zie all’inserimento degli attacchi supplementari di alta tempera-

tura sono collegati anche degli scaldasalviette di integrazione

nei bagni.

10

Collettori e Termoregolatori – Guida Prodotto

Tel. +39 0425 75 88 11

P.D.C. / Refrigeratore

Circuito AltaTemperatura

Circuiti Impianto Radiante

Bassa Temperatura

Caldaia

Centralina di controllo
