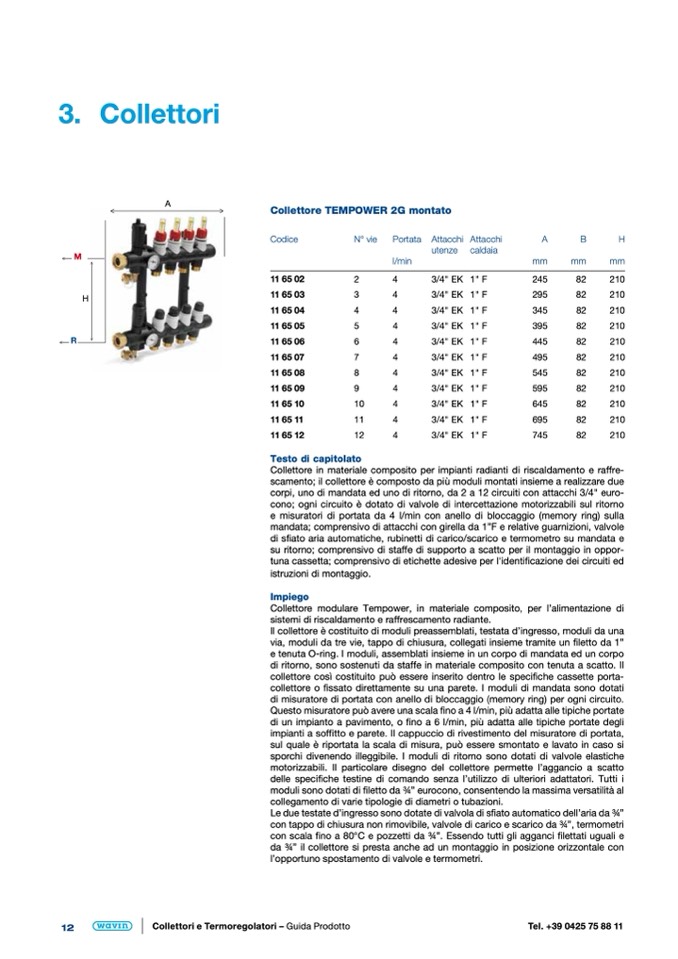

3. Collettori
A
Collettore TEMPOWER 2G montato
M
H
Codice
N° vie
Portata
l/min
116502
2
4
116503
3
4
116504
4
4
116505
5
4
116506
6
4
116507
7
4
116508
8
4
116509
9
4
116510
10
4
116511
11
4
116512
12
4
Testo di capitolato
Attacchi Attacchi
utenze caldaia
A
B
H
mm
mm
mm
245
82
210
295
82
210
345
82
210
395
82
210
445
82
210
495
82
210
545
82
210
595
82
210
645
82
210
695
82
210
745
82
210
R
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
3/4" EK
1" F
1" F
1" F
1" F
1" F
1" F
1" F
1" F
1" F
1" F
1" F
Collettore in materiale composito per impianti radianti di riscaldamento e raffre-
scamento; il collettore è composto da più moduli montati insieme a realizzare due
corpi, uno di mandata ed uno di ritorno, da 2 a 12 circuiti con attacchi 3/4" euro-
cono; ogni circuito è dotato di valvole di intercettazione motorizzabili sul ritorno
e misuratori di portata da 4 l/min con anello di bloccaggio (memory ring) sulla
mandata; comprensivo di attacchi con girella da 1”F e relative guarnizioni, valvole
di sfiato aria automatiche, rubinetti di carico/scarico e termometro su mandata e
su ritorno; comprensivo di staffe di supporto a scatto per il montaggio in oppor-
tuna cassetta; comprensivo di etichette adesive per l'identificazione dei circuiti ed
istruzioni di montaggio.
Impiego
Collettore modulare Tempower, in materiale composito, per l’alimentazione di
sistemi di riscaldamento e raffrescamento radiante.
Il collettore è costituito di moduli preassemblati, testata d’ingresso, moduli da una
via, moduli da tre vie, tappo di chiusura, collegati insieme tramite un filetto da 1”
e tenuta O-ring. I moduli, assemblati insieme in un corpo di mandata ed un corpo
di ritorno, sono sostenuti da staffe in materiale composito con tenuta a scatto. Il
collettore così costituito può essere inserito dentro le specifiche cassette porta-
collettore o fissato direttamente su una parete. I moduli di mandata sono dotati
di misuratore di portata con anello di bloccaggio (memory ring) per ogni circuito.
Questo misuratore può avere una scala fino a 4 l/min, più adatta alle tipiche portate
di un impianto a pavimento, o fino a 6 l/min, più adatta alle tipiche portate degli
impianti a soffitto e parete. Il cappuccio di rivestimento del misuratore di portata,
sul quale è riportata la scala di misura, può essere smontato e lavato in caso si
sporchi divenendo illeggibile. I moduli di ritorno sono dotati di valvole elastiche
motorizzabili. Il particolare disegno del collettore permette l’aggancio a scatto
delle specifiche testine di comando senza l’utilizzo di ulteriori adattatori. Tutti i
moduli sono dotati di filetto da 3⁄4” eurocono, consentendo la massima versatilità al
collegamento di varie tipologie di diametri o tubazioni.
Le due testate d’ingresso sono dotate di valvola di sfiato automatico dell’aria da 3⁄4”
con tappo di chiusura non rimovibile, valvole di carico e scarico da 3⁄4”, termometri
con scala fino a 80°C e pozzetti da 3⁄4”. Essendo tutti gli agganci filettati uguali e
da 3⁄4” il collettore si presta anche ad un montaggio in posizione orizzontale con
l’opportuno spostamento di valvole e termometri.
