SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA

VENTILATION AND AIR TREATMENT SYSTEMS

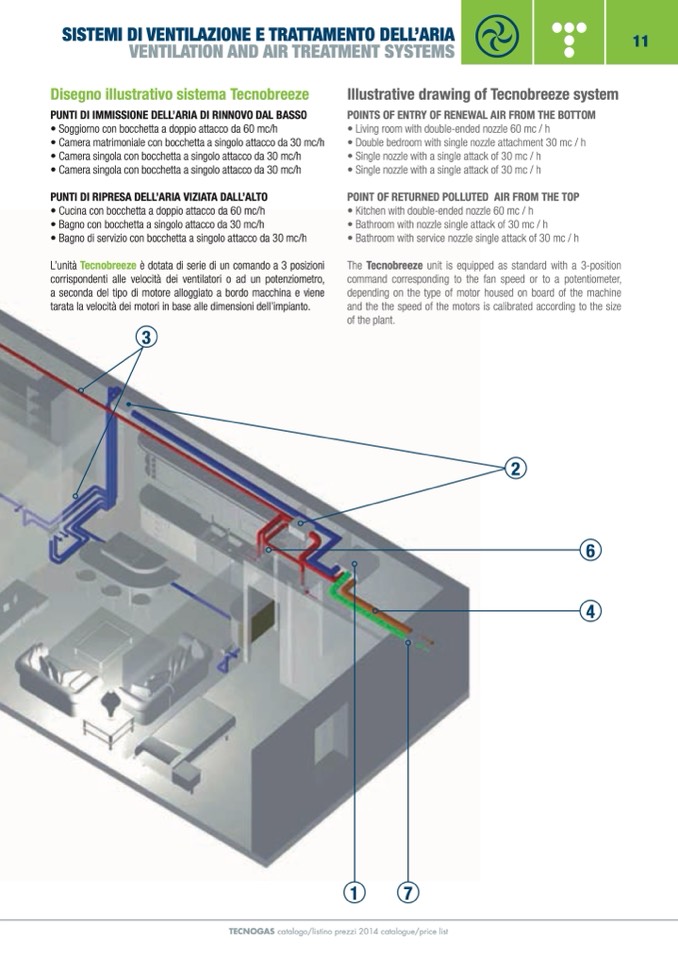

Disegno illustrativo sistema Tecnobreeze

PUNTI DI IMMISSIONE DELL’ARIA DI RINNOVO DAL BASSO

• Soggiorno con bocchetta a doppio attacco da 60 mc/h

• Camera matrimoniale con bocchetta a singolo attacco da 30 mc/h

• Camera singola con bocchetta a singolo attacco da 30 mc/h

• Camera singola con bocchetta a singolo attacco da 30 mc/h

PUNTI DI RIPRESA DELL’ARIA VIZIATA DALL’ALTO

• Cucina con bocchetta a doppio attacco da 60 mc/h

• Bagno con bocchetta a singolo attacco da 30 mc/h

• Bagno di servizio con bocchetta a singolo attacco da 30 mc/h

L’unità Tecnobreeze è dotata di serie di un comando a 3 posizioni

corrispondenti alle velocità dei ventilatori o ad un potenziometro,

a seconda del tipo di motore alloggiato a bordo macchina e viene

tarata la velocità dei motori in base alle dimensioni dell’impianto.

3

Illustrative drawing of Tecnobreeze system

POINTS OF ENTRY OF RENEWAL AIR FROM THE BOTTOM

• Living room with double-ended nozzle 60 mc / h

• Double bedroom with single nozzle attachment 30 mc / h

• Single nozzle with a single attack of 30 mc / h

• Single nozzle with a single attack of 30 mc / h

POINT OF RETURNED POLLUTED AIR FROM THE TOP

• Kitchen with double-ended nozzle 60 mc / h

• Bathroom with nozzle single attack of 30 mc / h

• Bathroom with service nozzle single attack of 30 mc / h

The Tecnobreeze unit is equipped as standard with a 3-position

command corresponding to the fan speed or to a potentiometer,

depending on the type of motor housed on board of the machine

and the the speed of the motors is calibrated according to the size

of the plant.

2

6

4

1

7

11

TECNOGAS catalogo/listino prezzi 2014 catalogue/price list
