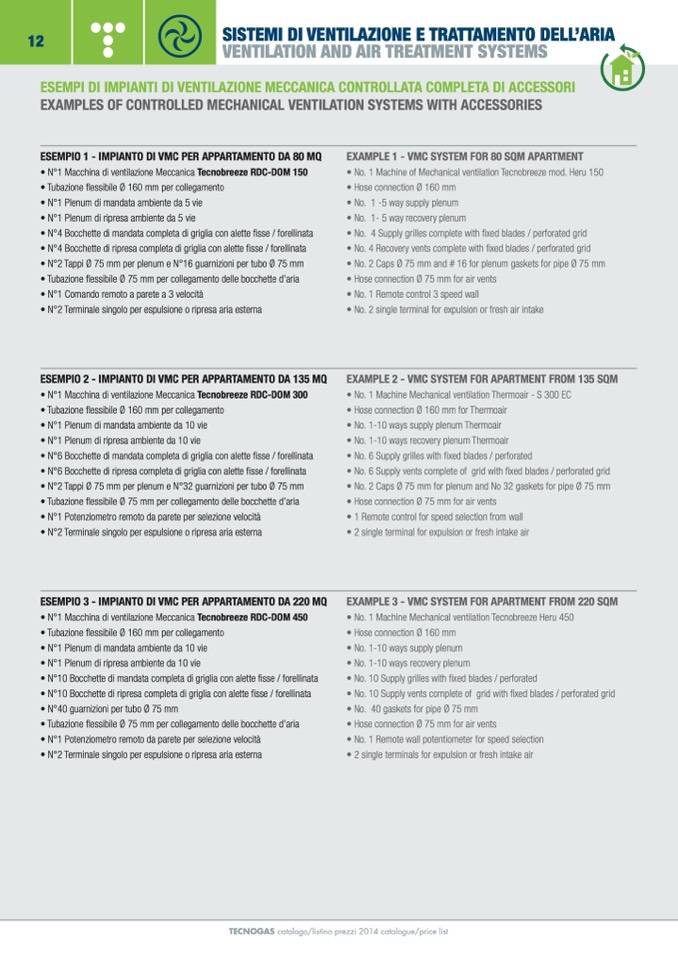

SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA

VENTILATION AND AIR TREATMENT SYSTEMS

ESEMPI DI IMPIANTI DI VENTILAZIONE MECCANICA CONTROLLATA COMPLETA DI ACCESSORI

EXAMPLES OF CONTROLLED MECHANICAL VENTILATION SYSTEMS WITH ACCESSORIES

ESEMPIO 1 - IMPIANTO DI VMC PER APPARTAMENTO DA 80 MQ

• N°1 Macchina di ventilazione Meccanica Tecnobreeze RDC-DOM 150

• Tubazione flessibile Ø 160 mm per collegamento

• N°1 Plenum di mandata ambiente da 5 vie

• N°1 Plenum di ripresa ambiente da 5 vie

• N°4 Bocchette di mandata completa di griglia con alette fisse / forellinata

• N°4 Bocchette di ripresa completa di griglia con alette fisse / forellinata

• N°2 Tappi Ø 75 mm per plenum e N°16 guarnizioni per tubo Ø 75 mm

• Tubazione flessibile Ø 75 mm per collegamento delle bocchette d’aria

• N°1 Comando remoto a parete a 3 velocità

• N°2 Terminale singolo per espulsione o ripresa aria esterna

ESEMPIO 2 - IMPIANTO DI VMC PER APPARTAMENTO DA 135 MQ

• N°1 Macchina di ventilazione Meccanica Tecnobreeze RDC-DOM 300

• Tubazione flessibile Ø 160 mm per collegamento

• N°1 Plenum di mandata ambiente da 10 vie

• N°1 Plenum di ripresa ambiente da 10 vie

• N°6 Bocchette di mandata completa di griglia con alette fisse / forellinata

• N°6 Bocchette di ripresa completa di griglia con alette fisse / forellinata

• N°2 Tappi Ø 75 mm per plenum e N°32 guarnizioni per tubo Ø 75 mm

• Tubazione flessibile Ø 75 mm per collegamento delle bocchette d’aria

• N°1 Potenziometro remoto da parete per selezione velocità

• N°2 Terminale singolo per espulsione o ripresa aria esterna

ESEMPIO 3 - IMPIANTO DI VMC PER APPARTAMENTO DA 220 MQ

• N°1 Macchina di ventilazione Meccanica Tecnobreeze RDC-DOM 450

• Tubazione flessibile Ø 160 mm per collegamento

• N°1 Plenum di mandata ambiente da 10 vie

• N°1 Plenum di ripresa ambiente da 10 vie

• N°10 Bocchette di mandata completa di griglia con alette fisse / forellinata

• N°10 Bocchette di ripresa completa di griglia con alette fisse / forellinata

• N°40 guarnizioni per tubo Ø 75 mm

• Tubazione flessibile Ø 75 mm per collegamento delle bocchette d’aria

• N°1 Potenziometro remoto da parete per selezione velocità

• N°2 Terminale singolo per espulsione o ripresa aria esterna

EXAMPLE 1 - VMC SYSTEM FOR 80 SQM APARTMENT

• No. 1 Machine of Mechanical ventilation Tecnobreeze mod. Heru 150

• Hose connection Ø 160 mm

• No. 1 -5 way supply plenum

• No. 1- 5 way recovery plenum

• No. 4 Supply grilles complete with fixed blades / perforated grid

• No. 4 Recovery vents complete with fixed blades / perforated grid

• No. 2 Caps Ø 75 mm and # 16 for plenum gaskets for pipe Ø 75 mm

• Hose connection Ø 75 mm for air vents

• No. 1 Remote control 3 speed wall

• No. 2 single terminal for expulsion or fresh air intake

EXAMPLE 2 - VMC SYSTEM FOR APARTMENT FROM 135 SQM

• No. 1 Machine Mechanical ventilation Thermoair - S 300 EC

• Hose connection Ø 160 mm for Thermoair

• No. 1-10 ways supply plenum Thermoair

• No. 1-10 ways recovery plenum Thermoair

• No. 6 Supply grilles with fixed blades / perforated

• No. 6 Supply vents complete of grid with fixed blades / perforated grid

• No. 2 Caps Ø 75 mm for plenum and No 32 gaskets for pipe Ø 75 mm

• Hose connection Ø 75 mm for air vents

• 1 Remote control for speed selection from wall

• 2 single terminal for expulsion or fresh intake air

EXAMPLE 3 - VMC SYSTEM FOR APARTMENT FROM 220 SQM

• No. 1 Machine Mechanical ventilation Tecnobreeze Heru 450

• Hose connection Ø 160 mm

• No. 1-10 ways supply plenum

• No. 1-10 ways recovery plenum

• No. 10 Supply grilles with fixed blades / perforated

• No. 10 Supply vents complete of grid with fixed blades / perforated grid

• No. 40 gaskets for pipe Ø 75 mm

• Hose connection Ø 75 mm for air vents

• No. 1 Remote wall potentiometer for speed selection

• 2 single terminals for expulsion or fresh intake air
