Funzionamento

sistema Tecnobreeze

Il sistema di ventilazione meccanica proposto dalla Tecnobreeze

è di tipo a doppio flusso con recuperatore di calore;

vengono realizzati quattro condotti separati per:

• l’immissione dell’aria esterna in ambiente (MANDATA)

• l’estrazione dell’aria viziata dagli ambienti (RIPRESA)

• l’aspirazione dell’aria esterna di rinnovo (ASPIRAZIONE)

• l’espulsione dell’aria viziata all’esterno (ESPULSIONE)

Grazie al recuperatore ad alta efficienza della macchina

Tecnobreeze, il calore dell’aria viziata viene ceduto all’aria

prelevata dall’esterno.

La macchina è provvista di filtri sia in ASPIRAZIONE sia in

ESPULSIONE.

Il sistema prevede l’utilizzo di condotti flessibili: l’espulsione

dell’aria viziata e la ripresa dell’aria esterna, vengono fissati alla

macchina e, tramite appositi terminali, messi in comunicazione

con l’esterno. Per la distribuzione dell’aria in ambiente, alla

macchina vengono collegati, sempre con condotti flessibili, due

PLENUM (Mandata e Ripresa) in diverse configurazioni (a

seconda del numero di uscite); dai plenum, tramite la tubazione

flessibile Ø 75 mm, l’aria viene immessa/ ripresa in ambiente

dalle bocchette, installabili a soffitto o a parete (con uno o due

attacchi Ø 75 mm a seconda della portata d’aria).

Tecnobreeze

system functioning

The mechanical ventilation system proposed by Tecnobreeze

is double flow type with heat recovery;

Four separate ducts are built for:

• the entry of outside air into the environment ( FLOW )

• The exhaust air from the environment (SUPPLY)

• the external fresh air inlet ( INLET )

• expelling stale air outside ( EJECT)

Thanks to the high recovery efficiency of the Tecnobreeze

machine, the heat of exhaust air is transferred to air taken from

the outside. The machine is equipped with filters in both INTAKE

and EXPULSION.

The system involves the use of flexible ducts: the expulsion of

exhaust air and outside air intake are attached to the machine

and, through special terminals , put in communication with the

outside. For the distribution of air in the environment, the machine

are always connected with flexible conduits, two PLENUM (flow

and supply) in different configurations ( depending on the number

of outputs); from the plenum, through tubing hose Ø 75 mm,

the air is blown / recovered in the environment from the vents,

installable on ceiling or wall (with one or two connections Ø 75

mm depending on the air flow).

5

SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA

VENTILATION AND AIR TREATMENT SYSTEMS

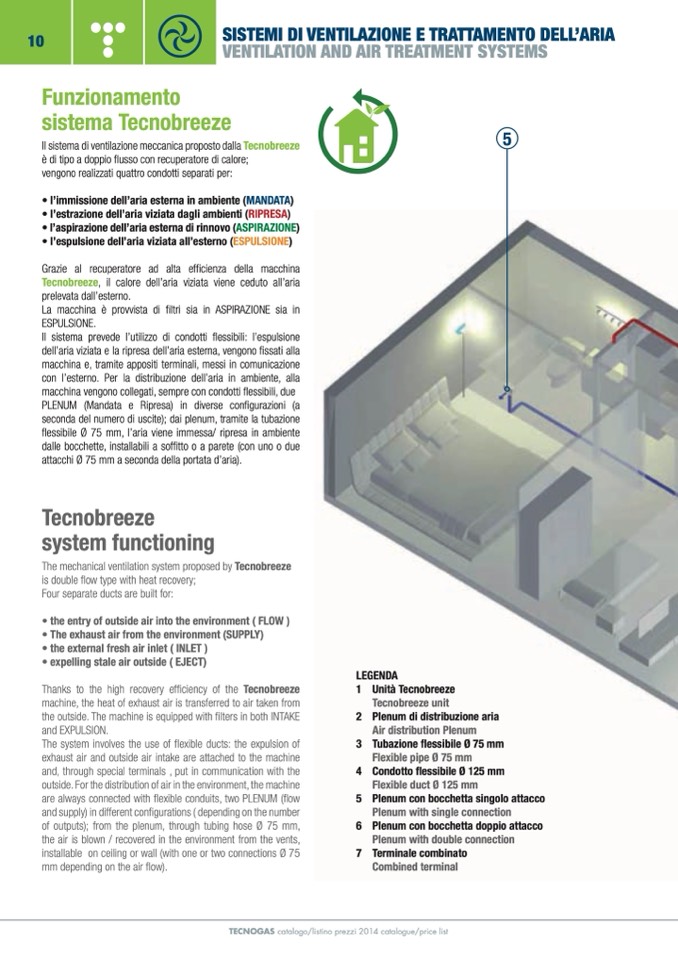

LEGENDA

1 Unità Tecnobreeze

Tecnobreeze unit

2 Plenum di distribuzione aria

Air distribution Plenum

3 Tubazione flessibile Ø 75 mm

Flexible pipe Ø 75 mm

4 Condotto flessibile Ø 125 mm

Flexible duct Ø 125 mm

5 Plenum con bocchetta singolo attacco

Plenum with single connection

6 Plenum con bocchetta doppio attacco

Plenum with double connection

7 Terminale combinato

Combined terminal
