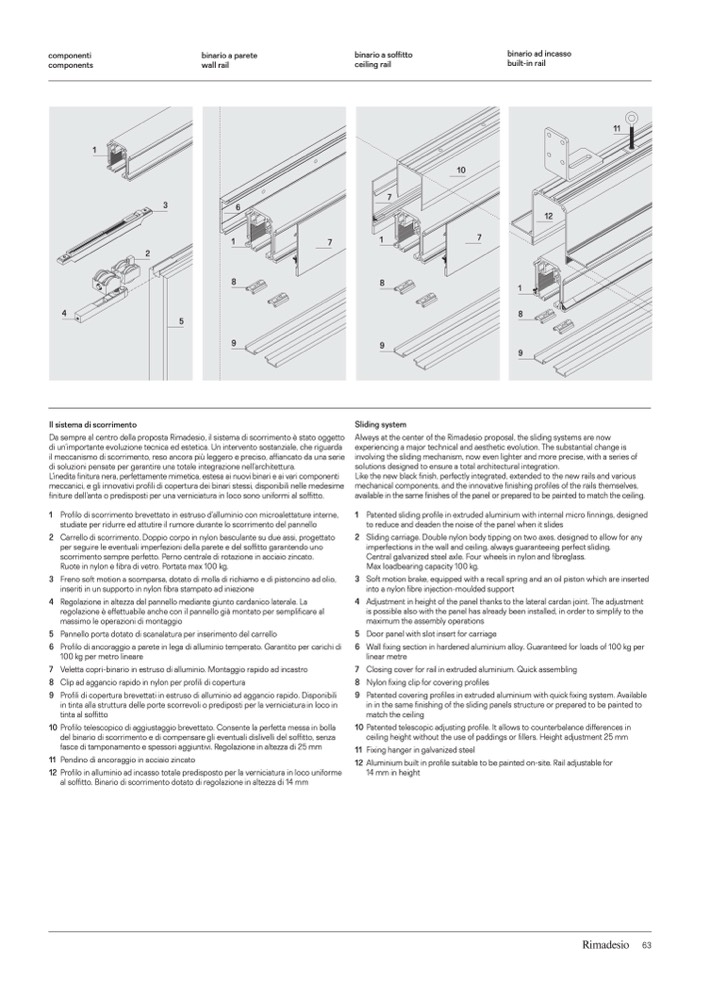

componenti
components
1
binario a parete
wall rail
6
1
7
binario a soffitto
ceiling rail
binario ad incasso
built-in rail
3
2
7
1
10
7
12
8
8
1
4
8
5
Il sistema di scorrimento
Da sempre al centro della proposta Rimadesio, il sistema di scorrimento è stato oggetto
di un’importante evoluzione tecnica ed estetica. Un intervento sostanziale, che riguarda
il meccanismo di scorrimento, reso ancora più leggero e preciso, affiancato da una serie
di soluzioni pensate per garantire una totale integrazione nell’architettura.
L’inedita finitura nera, perfettamente mimetica, estesa ai nuovi binari e ai vari componenti
meccanici, e gli innovativi profili di copertura dei binari stessi, disponibili nelle medesime
finiture dell’anta o predisposti per una verniciatura in loco sono uniformi al soffitto.
1 Profilo di scorrimento brevettato in estruso d’alluminio con microalettature interne,
studiate per ridurre ed attutire il rumore durante lo scorrimento del pannello
2 Carrello di scorrimento. Doppio corpo in nylon basculante su due assi, progettato
per seguire le eventuali imperfezioni della parete e del so
ffitto garantendo uno
scorrimento sempre perfetto. Perno centrale di rotazione in acciaio zincato.
Ruote in nylon e fibra di vetro. Portata max 100 kg.
3 Freno soft motion a scomparsa, dotato di molla di richiamo e di pistoncino ad olio,
inseriti in un supporto in nylon fibra stampato ad iniezione
4 Regolazione in altezza del pannello mediante giunto cardanico laterale. La
regolazione è effettuabile anche con il pannello già montato per semplificare al
massimo le operazioni di montaggio
5 Pannello porta dotato di scanalatura per inserimento del carrello
6 Profilo di ancoraggio a parete in lega di alluminio temperato. Garantito per carichi di
100 kg per metro lineare
7 Veletta copri-binario in estruso di alluminio. Montaggio rapido ad incastro
8 Clip ad aggancio rapido in nylon per profili di copertura
9 Profili di copertura brevettati in estruso di alluminio ad aggancio rapido. Disponibili
in tinta alla struttura delle porte scorrevoli o prediposti per la verniciatura in loco in
tinta al soffitto
10 Profilo telescopico di aggiustaggio brevettato. Consente la perfetta messa in bolla
del binario di scorrimento e di compensare gli eventuali dislivelli del soffitto, senza
fasce di tamponamento e spessori aggiuntivi. Regolazione in altezza di 25 mm
11 Pendinodiancoraggioinacciaiozincato
12 Profilo in alluminio ad incasso totale predisposto per la verniciatura in loco uniforme
al soffitto. Binario di scorrimento dotato di regolazione in altezza di 14 mm
Always at the center of the Rimadesio proposal, the sliding systems are now
experiencing a major technical and aesthetic evolution. The substantial change is
involving the sliding mechanism, now even lighter and more precise, with a series of
solutions designed to ensure a total architectural integration.
Like the new black finish, perfectly integrated, extended to the new rails and various
mechanical components, and the innovative finishing profiles of the rails themselves,
available in the same finishes of the panel or prepared to be painted to match the ceiling.
1 Patented sliding profile in extruded aluminium with internal micro finnings, designed
to reduce and deaden the noise of the panel when it slides
2 Sliding carriage. Double nylon body tipping on two axes, designed to allow for any
imperfections in the wall and ceiling, always guaranteeing perfect sliding.
Central galvanized steel axle. Four wheels in nylon and fibreglass.
Max loadbearing capacity 100 kg.
3 Soft motion brake, equipped with a recall spring and an oil piston which are inserted
into a nylon fibre injection-moulded support
4 Adjustment in height of the panel thanks to the lateral cardan joint. The adjustment
is possible also with the panel has already been installed, in order to simplify to the
maximum the assembly operations
5 Door panel with slot insert for carriage
6 Wall fixing section in hardened aluminium alloy. Guaranteed for loads of 100 kg per
linear metre
7 Closing cover for rail in extruded aluminium. Quick assembling
8 Nylon fixing clip for covering profiles
9 Patented covering profiles in extruded aluminium with quick fixing system. Available
in in the same finishing of the sliding panels structure or prepared to be painted to
match the ceiling
10 Patented telescopic adjusting profile. It allows to counterbalance differences in
ceiling height without the use of paddings or fillers. Height adjustment 25 mm
11 Fixinghangeringalvanizedsteel
12 Aluminium built in profile suitable to be painted on-site. Rail adjustable for
14 mm in height
9
9
Sliding system
9
11
63
