Air / Air regular / Air pure

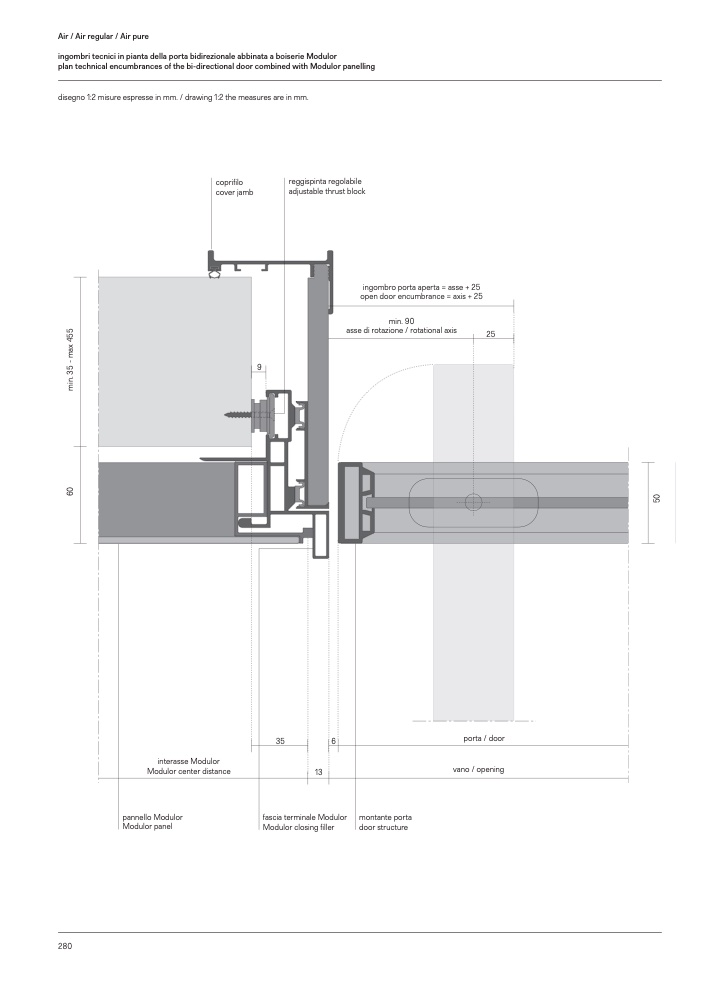

ingombri tecnici in pianta della porta bidirezionale abbinata a boiserie Modulor

plan technical encumbrances of the bi-directional door combined with Modulor panelling

disegno 1:2 misure espresse in mm. / drawing 1:2 the measures are in mm.

coprifilo

cover jamb

reggispinta regolabile

adjustable thrust block

9

ingombro porta aperta = asse + 25

open door encumbrance = axis + 25

25

min. 90

asse di rotazione / rotational axis

interasse Modulor

Modulor center distance

porta / door

35

13

6

vano / opening

pannello Modulor

Modulor panel

fascia terminale Modulor

montante porta

Modulor closing filler

door structure

280

5

0

6

0

m

i

n

.

3

5

-

m

a

x

4

5

5
