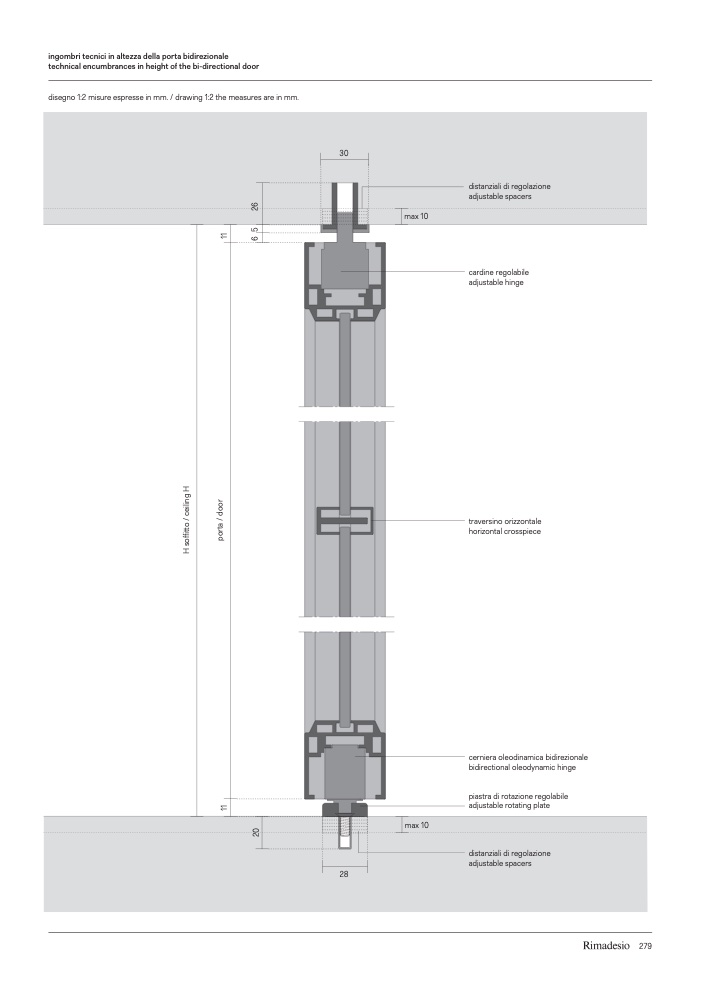

ingombri tecnici in altezza della porta bidirezionale

technical encumbrances in height of the bi-directional door

disegno 1:2 misure espresse in mm. / drawing 1:2 the measures are in mm.

30

max 10

distanziali di regolazione

adjustable spacers

cardine regolabile

adjustable hinge

traversino orizzontale

horizontal crosspiece

max 10

cerniera oleodinamica bidirezionale

bidirectional oleodynamic hinge

piastra di rotazione regolabile

adjustable rotating plate

distanziali di regolazione

adjustable spacers

28

279

2

0

1

1

p

o

r

t

a

/

d

o

o

r

1

1

6

5

2

6
