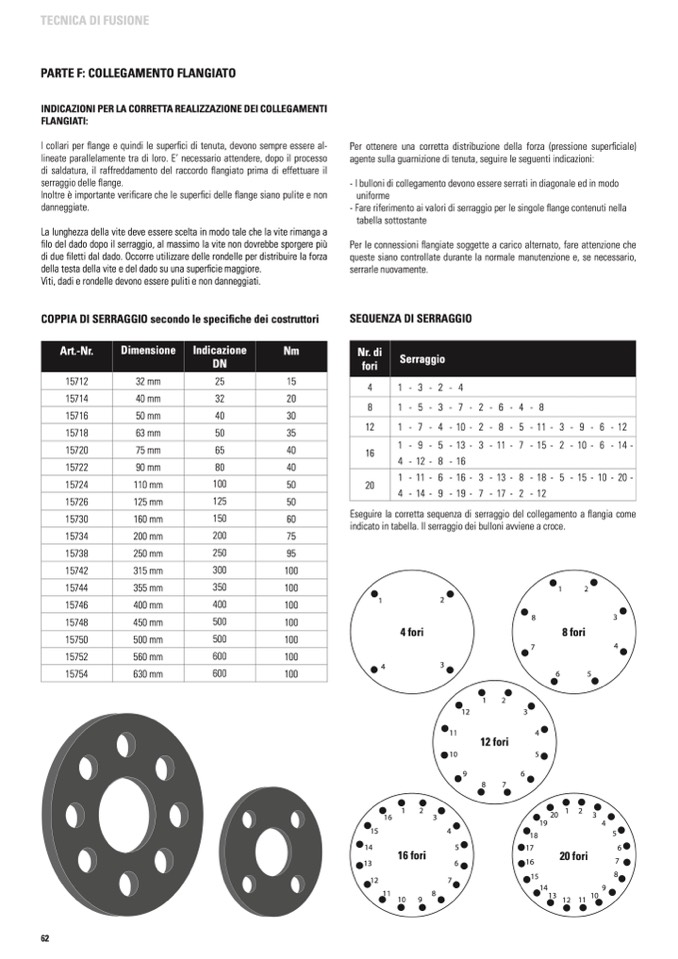

PARTE F: COLLEGAMENTO FLANGIATO
INDICAZIONI PER LA CORRETTA REALIZZAZIONE DEI COLLEGAMENTI
FLANGIATI:
I collari per flange e quindi le superfici di tenuta, devono sempre essere al-
lineate parallelamente tra di loro. E’ necessario attendere, dopo il processo
di saldatura, il raffreddamento del raccordo flangiato prima di effettuare il
serraggio delle flange.
Inoltre è importante verificare che le superfici delle flange siano pulite e non
danneggiate.
La lunghezza della vite deve essere scelta in modo tale che la vite rimanga a
filo del dado dopo il serraggio, al massimo la vite non dovrebbe sporgere più
di due filetti dal dado. Occorre utilizzare delle rondelle per distribuire la forza
della testa della vite e del dado su una superficie maggiore.
Viti, dadi e rondelle devono essere puliti e non danneggiati.
COPPIA DI SERRAGGIO secondo le specifiche dei costruttori
Per ottenere una corretta distribuzione della forza (pressione superficiale)
agente sulla guarnizione di tenuta, seguire le seguenti indicazioni:
- I bulloni di collegamento devono essere serrati in diagonale ed in modo
uniforme
- Fare riferimento ai valori di serraggio per le singole flange contenuti nella
tabella sottostante
Per le connessioni flangiate soggette a carico alternato, fare attenzione che
queste siano controllate durante la normale manutenzione e, se necessario,
serrarle nuovamente.
SEQUENZA DI SERRAGGIO
Nr. di
fori
Serraggio
4
1-3-2-4
8
1-5-3-7-2-6-4-8
12
1 - 7 - 4 - 10 - 2 - 8 - 5 - 11 - 3 - 9 - 6 - 12
16
1 - 9 - 5 - 13 - 3 - 11 - 7 - 15 - 2 - 10 - 6 - 14 -
4 - 12 - 8 - 16
20
1 -11- 6 -16- 3 -13- 8 -18- 5 -15-10-20-
4 - 14 - 9 - 19 - 7 - 17 - 2 - 12
Art.-Nr.
Dimensione
Indicazione
DN
Nm
15712
32 mm
25
15
15714
40 mm
32
20
15716
50 mm
40
30
15718
63 mm
50
35
15720
75 mm
65
40
15722
90 mm
80
40
15724
110 mm
100
50
15726
125 mm
125
50
15730
160 mm
150
60
15734
200 mm
200
75
15738
250 mm
250
95
15742
315 mm
300
100
15744
355 mm
350
100
15746
400 mm
400
100
15748
450 mm
500
100
15750
500 mm
500
100
15752
560 mm
600
100
15754
630 mm
600
100
Eseguire la corretta sequenza di serraggio del collegamento a flangia come
indicato in tabella. Il serraggio dei bulloni avviene a croce.
1
2
4 fori
1
2
8
3
8 fori
7
4
6
5
4
3
1
2
12
3
11
10
5
8
7
12 fori
4
9
6
1
6
1
2
3
15
4
19
20
1
2
3
4
18
17
15
5
14
16 fori
5
13
6
16
7
20 fori
6
8
12
7
11
10
9
8
14
13
1211
10
9
62
