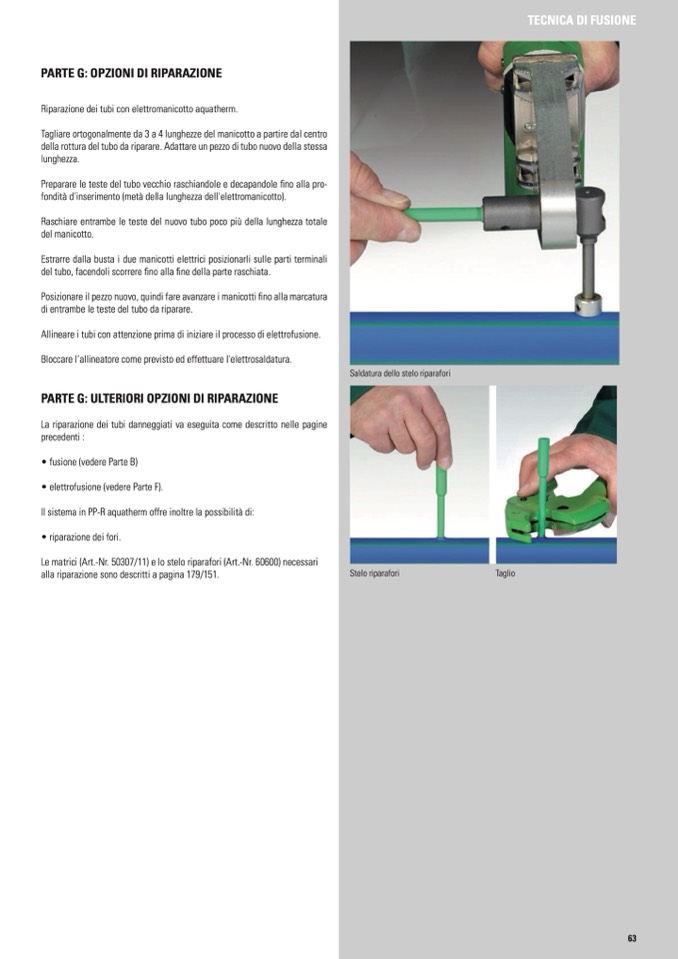

PARTE G: OPZIONI DI RIPARAZIONE
Riparazione dei tubi con elettromanicotto aquatherm.
Tagliare ortogonalmente da 3 a 4 lunghezze del manicotto a partire dal centro
della rottura del tubo da riparare. Adattare un pezzo di tubo nuovo della stessa
lunghezza.
Preparare le teste del tubo vecchio raschiandole e decapandole fino alla pro-
fondità d’inserimento (metà della lunghezza dell'elettromanicotto).
Raschiare entrambe le teste del nuovo tubo poco più della lunghezza totale
del manicotto.
Estrarre dalla busta i due manicotti elettrici posizionarli sulle parti terminali
del tubo, facendoli scorrere fino alla fine della parte raschiata.
Posizionare il pezzo nuovo, quindi fare avanzare i manicotti fino alla marcatura
di entrambe le teste del tubo da riparare.
Allineare i tubi con attenzione prima di iniziare il processo di elettrofusione.
Bloccare l’allineatore come previsto ed effettuare l'elettrosaldatura.
PARTE G: ULTERIORI OPZIONI DI RIPARAZIONE
La riparazione dei tubi danneggiati va eseguita come descritto nelle pagine
precedenti :
• fusione (vedere Parte B)
• elettrofusione (vedere Parte F).
Il sistema in PP-R aquatherm offre inoltre la possibilità di:
• riparazione dei fori.
Le matrici (Art.-Nr. 50307/11) e lo stelo riparafori (Art.-Nr. 60600) necessari
alla riparazione sono descritti a pagina 179/151.
Saldatura dello stelo riparafori
TECFNUISCIAONDSI TFUECSHIONNIKE
Stelo riparafori
Taglio
