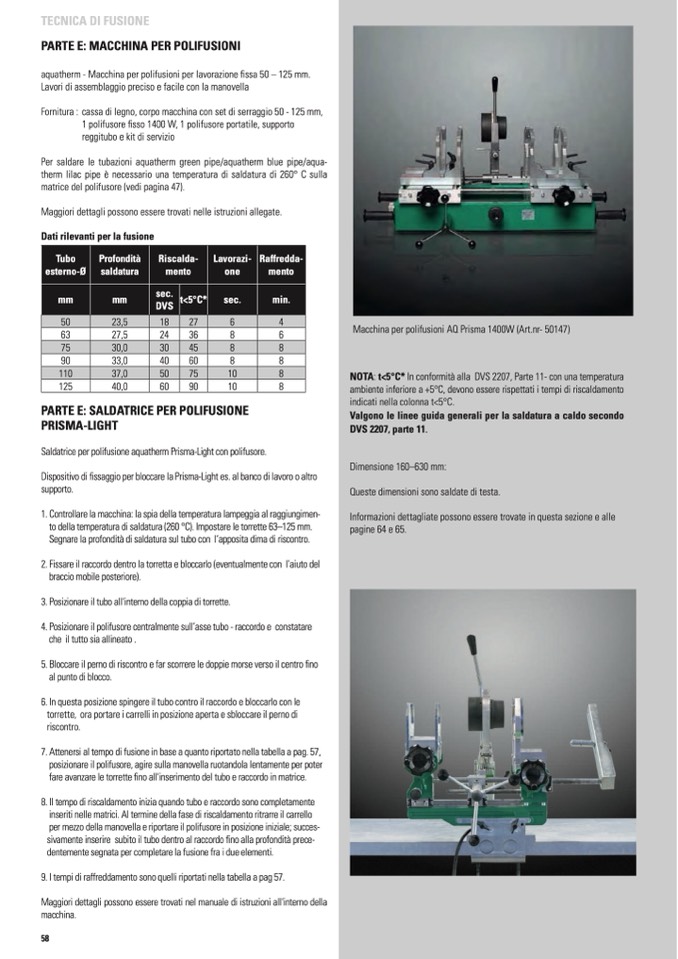

TECNICA DI FUSIONE

PARTE E: MACCHINA PER POLIFUSIONI

aquatherm - Macchina per polifusioni per lavorazione fissa 50 – 125 mm.

Lavori di assemblaggio preciso e facile con la manovella

Fornitura : cassa di legno, corpo macchina con set di serraggio 50 - 125 mm,

1 polifusore fisso 1400 W, 1 polifusore portatile, supporto

reggitubo e kit di servizio

Per saldare le tubazioni aquatherm green pipe/aquatherm blue pipe/aqua-

therm lilac pipe è necessario una temperatura di saldatura di 260° C sulla

matrice del polifusore (vedi pagina 47).

Maggiori dettagli possono essere trovati nelle istruzioni allegate.

Dati rilevanti per la fusione

Tubo

esterno-Ø

Profondità

saldatura

Riscalda-

mento

Lavorazi-

one

Raffredda-

mento

mm

mm

sec.

DVS

t<5°C*

sec.

min.

50

23,5

18

27

6

4

63

27,5

24

36

8

6

75

30,0

30

45

8

8

90

33,0

40

60

8

8

110

37,0

50

75

10

8

125

40,0

60

90

10

8

PARTE E: SALDATRICE PER POLIFUSIONE

PRISMA-LIGHT

Saldatrice per polifusione aquatherm Prisma-Light con polifusore.

Dispositivo di fissaggio per bloccare la Prisma-Light es. al banco di lavoro o altro

supporto.

1. Controllare la macchina: la spia della temperatura lampeggia al raggiungimen-

to della temperatura di saldatura (260 °C). Impostare le torrette 63–125 mm.

Segnare la profondità di saldatura sul tubo con l’apposita dima di riscontro.

2. Fissare il raccordo dentro la torretta e bloccarlo (eventualmente con l’aiuto del

braccio mobile posteriore).

3. Posizionare il tubo all'interno della coppia di torrette.

4. Posizionare il polifusore centralmente sull’asse tubo - raccordo e constatare

che il tutto sia allineato .

5. Bloccare il perno di riscontro e far scorrere le doppie morse verso il centro fino

al punto di blocco.

6. In questa posizione spingere il tubo contro il raccordo e bloccarlo con le

torrette, ora portare i carrelli in posizione aperta e sbloccare il perno di

riscontro.

7. Attenersi al tempo di fusione in base a quanto riportato nella tabella a pag. 57,

posizionare il polifusore, agire sulla manovella ruotandola lentamente per poter

fare avanzare le torrette fino all'inserimento del tubo e raccordo in matrice.

8. Il tempo di riscaldamento inizia quando tubo e raccordo sono completamente

inseriti nelle matrici. Al termine della fase di riscaldamento ritrarre il carrello

per mezzo della manovella e riportare il polifusore in posizione iniziale; succes-

sivamente inserire subito il tubo dentro al raccordo fino alla profondità prece-

dentemente segnata per completare la fusione fra i due elementi.

9. I tempi di raffreddamento sono quelli riportati nella tabella a pag 57.

Maggiori dettagli possono essere trovati nel manuale di istruzioni all'interno della

macchina.

58

Macchina per polifusioni AQ Prisma 1400W (Art.nr- 50147)

NOTA: t<5°C* In conformità alla DVS 2207, Parte 11- con una temperatura

ambiente inferiore a +5°C, devono essere rispettati i tempi di riscaldamento

indicati nella colonna t<5°C.

Valgono le linee guida generali per la saldatura a caldo secondo

DVS 2207, parte 11.

Dimensione 160–630 mm:

Queste dimensioni sono saldate di testa.

Informazioni dettagliate possono essere trovate in questa sezione e alle

pagine 64 e 65.
