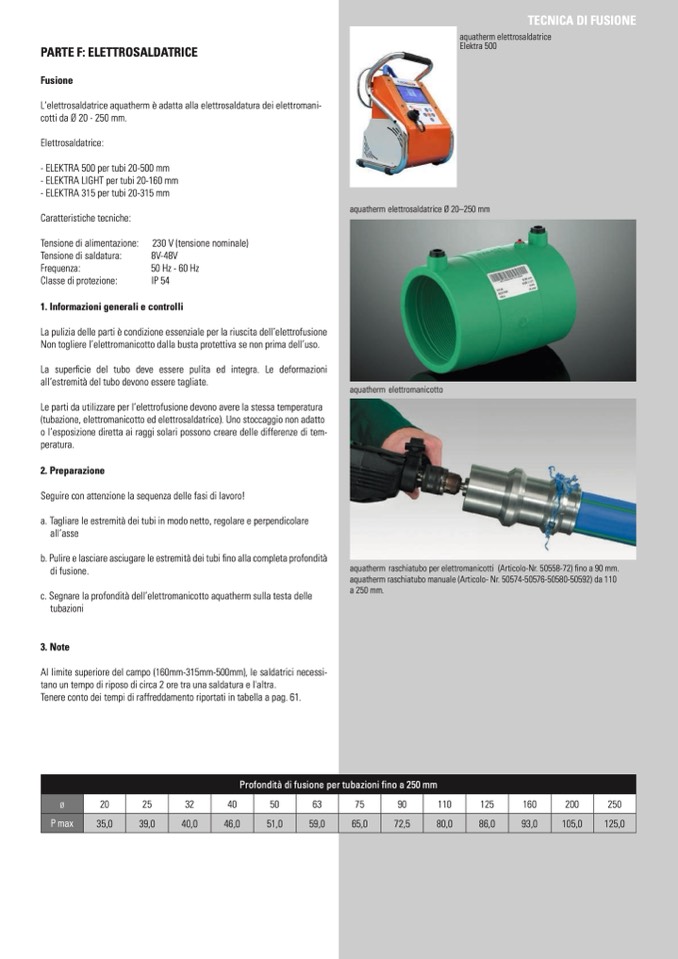

PARTE F: ELETTROSALDATRICE
Fusione
L‘elettrosaldatrice aquatherm è adatta alla elettrosaldatura dei elettromani-
cotti da Ø 20 - 250 mm.
Elettrosaldatrice:
- ELEKTRA 500 per tubi 20-500 mm
- ELEKTRA LIGHT per tubi 20-160 mm
- ELEKTRA 315 per tubi 20-315 mm
Caratteristiche tecniche:
Tensione di alimentazione:
Tensione di saldatura:
Frequenza:
Classe di protezione:
230 V (tensione nominale)
8V-48V
50 Hz - 60 Hz
IP 54
1. Informazioni generali e controlli
La pulizia delle parti è condizione essenziale per la riuscita dell’elettrofusione
Non togliere l’elettromanicotto dalla busta protettiva se non prima dell’uso.
La superficie del tubo deve essere pulita ed integra. Le deformazioni
all‘estremità del tubo devono essere tagliate.
Le parti da utilizzare per l’elettrofusione devono avere la stessa temperatura
(tubazione, elettromanicotto ed elettrosaldatrice). Uno stoccaggio non adatto
o l’esposizione diretta ai raggi solari possono creare delle differenze di tem-
peratura.
2. Preparazione
Seguire con attenzione la sequenza delle fasi di lavoro!
a. Tagliare le estremità dei tubi in modo netto, regolare e perpendicolare
all’asse
b. Pulire e lasciare asciugare le estremità dei tubi fino alla completa profondità
di fusione.
c. Segnare la profondità dell’elettromanicotto aquatherm sulla testa delle
tubazioni
3. Note
Al limite superiore del campo (160mm-315mm-500mm), le saldatrici necessi-
tano un tempo di riposo di circa 2 ore tra una saldatura e l'altra.
Tenere conto dei tempi di raffreddamento riportati in tabella a pag. 61.
Profondità di fusione per tubazioni fino a 250 mm
TECNICA DI FUSIONE
aquatherm elettrosaldatrice
Elektra 500
aquatherm elettrosaldatrice Ø 20–250 mm
aquatherm elettromanicotto
aquatherm raschiatubo per elettromanicotti (Articolo-Nr. 50558-72) fino a 90 mm.
aquatherm raschiatubo manuale (Articolo- Nr. 50574-50576-50580-50592) da 110
a 250 mm.
ø
20
25
32
40
50
63
75
90
110
125
160
200
250
P max
35,0
39,0
40,0
46,0
51,0
59,0
65,0
72,5
80,0
86,0
93,0
105,0
125,0
