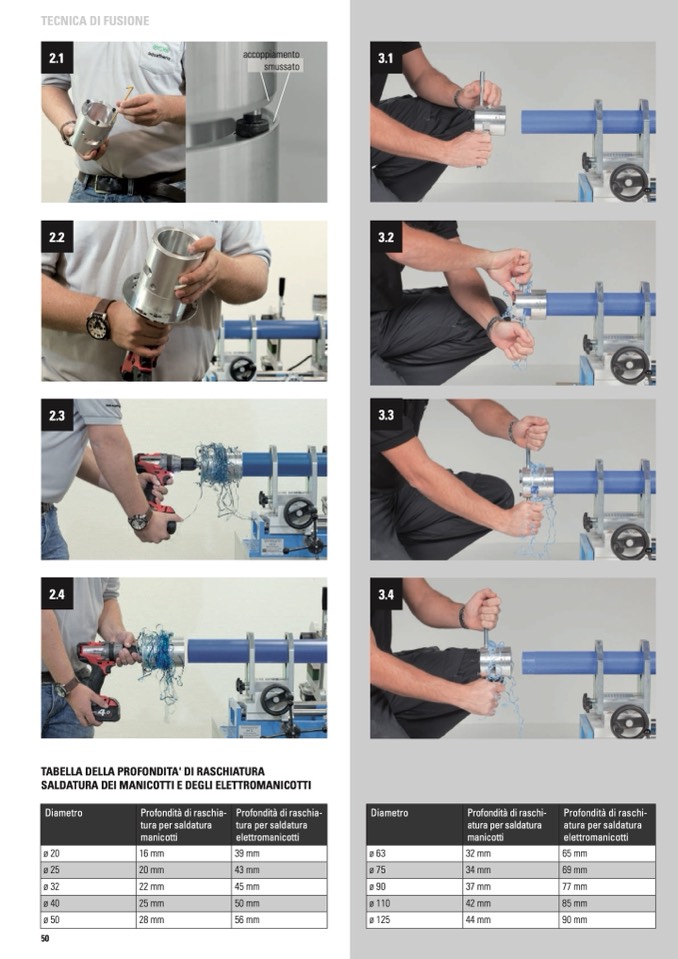

TECNICA DI FUSIONE

2.1

accoppiamento

smussato

2.2

2.3

2.4

TABELLA DELLA PROFONDITA' DI RASCHIATURA

SALDATURA DEI MANICOTTI E DEGLI ELETTROMANICOTTI

Diametro

Profondità di raschia-

tura per saldatura

manicotti

Profondità di raschia-

tura per saldatura

elettromanicotti

ø 20

16 mm

39 mm

ø 25

20 mm

43 mm

ø 32

22 mm

45 mm

ø 40

25 mm

50 mm

ø 50

28 mm

56 mm

50

3.1

3.2

3.3

3.4

Diametro

Profondità di raschi-

atura per saldatura

manicotti

Profondità di raschi-

atura per saldatura

elettromanicotti

ø 63

32 mm

65 mm

ø 75

34 mm

69 mm

ø 90

37 mm

77 mm

ø 110

42 mm

85 mm

ø 125

44 mm

90 mm
