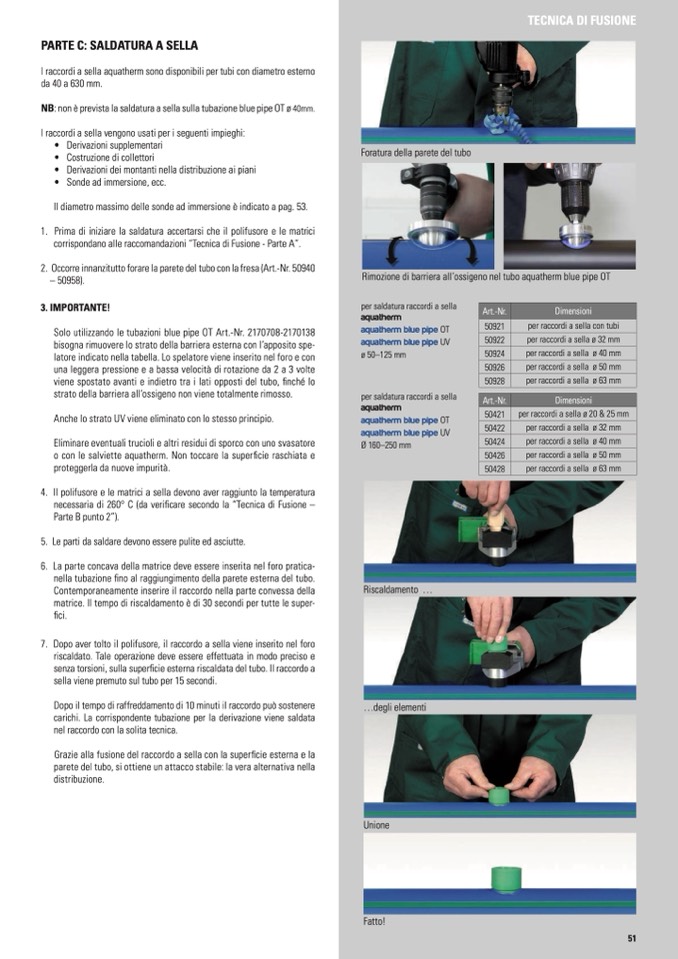

PARTE C: SALDATURA A SELLA
I raccordi a sella aquatherm sono disponibili per tubi con diametro esterno
da 40 a 630 mm.
NB: non è prevista la saldatura a sella sulla tubazione blue pipe OT ø 40mm.
I raccordi a sella vengono usati per i seguenti impieghi:
• Derivazioni supplementari
• Costruzione di collettori
• Derivazioni dei montanti nella distribuzione ai piani
• Sonde ad immersione, ecc.
Il diametro massimo delle sonde ad immersione è indicato a pag. 53.
1. Prima di iniziare la saldatura accertarsi che il polifusore e le matrici
corrispondano alle raccomandazioni “Tecnica di Fusione - Parte A”.
2. Occorre innanzitutto forare la parete del tubo con la fresa (Art.-Nr. 50940
– 50958).
3. IMPORTANTE!
Solo utilizzando le tubazioni blue pipe OT Art.-Nr. 2170708-2170138
bisogna rimuovere lo strato della barriera esterna con l’apposito spe-
latore indicato nella tabella. Lo spelatore viene inserito nel foro e con
una leggera pressione e a bassa velocità di rotazione da 2 a 3 volte
viene spostato avanti e indietro tra i lati opposti del tubo, finché lo
strato della barriera all‘ossigeno non viene totalmente rimosso.
Anche lo strato UV viene eliminato con lo stesso principio.
Eliminare eventuali trucioli e altri residui di sporco con uno svasatore
o con le salviette aquatherm. Non toccare la superficie raschiata e
proteggerla da nuove impurità.
4. Il polifusore e le matrici a sella devono aver raggiunto la temperatura
necessaria di 260° C (da verificare secondo la “Tecnica di Fusione –
Parte B punto 2”).
5. Le parti da saldare devono essere pulite ed asciutte.
6. La parte concava della matrice deve essere inserita nel foro pratica-
nella tubazione fino al raggiungimento della parete esterna del tubo.
Contemporaneamente inserire il raccordo nella parte convessa della
matrice. Il tempo di riscaldamento è di 30 secondi per tutte le super-
fici.
7. Dopo aver tolto il polifusore, il raccordo a sella viene inserito nel foro
riscaldato. Tale operazione deve essere effettuata in modo preciso e
senza torsioni, sulla superficie esterna riscaldata del tubo. Il raccordo a
sella viene premuto sul tubo per 15 secondi.
Dopo il tempo di raffreddamento di 10 minuti il raccordo può sostenere
carichi. La corrispondente tubazione per la derivazione viene saldata
nel raccordo con la solita tecnica.
Grazie alla fusione del raccordo a sella con la superficie esterna e la
parete del tubo, si ottiene un attacco stabile: la vera alternativa nella
distribuzione.
TECNICA DI FUSIONE
Foratura della parete del tubo
Rimozione di barriera all’ossigeno nel tubo aquatherm blue pipe OT
per saldatura raccordi a sella
aquatherm
aquatherm blue pipe OT
aquatherm blue pipe UV
ø 50–125 mm
per saldatura raccordi a sella
aquatherm
aquatherm blue pipe OT
aquatherm blue pipe UV
Ø 160–250 mm
Riscaldamento ...
...degli elementi
Unione
Art.-Nr.
Dimensioni
50921
per raccordi a sella con tubi
50922
per raccordi a sella ø 32 mm
50924
per raccordi a sella ø 40 mm
50926
per raccordi a sella ø 50 mm
50928
per raccordi a sella ø 63 mm
Art.-Nr.
Dimensioni
50421
per raccordi a sella ø 20 & 25 mm
50422
per raccordi a sella ø 32 mm
50424
per raccordi a sella ø 40 mm
50426
per raccordi a sella ø 50 mm
50428
per raccordi a sella ø 63 mm
Fatto!
51
