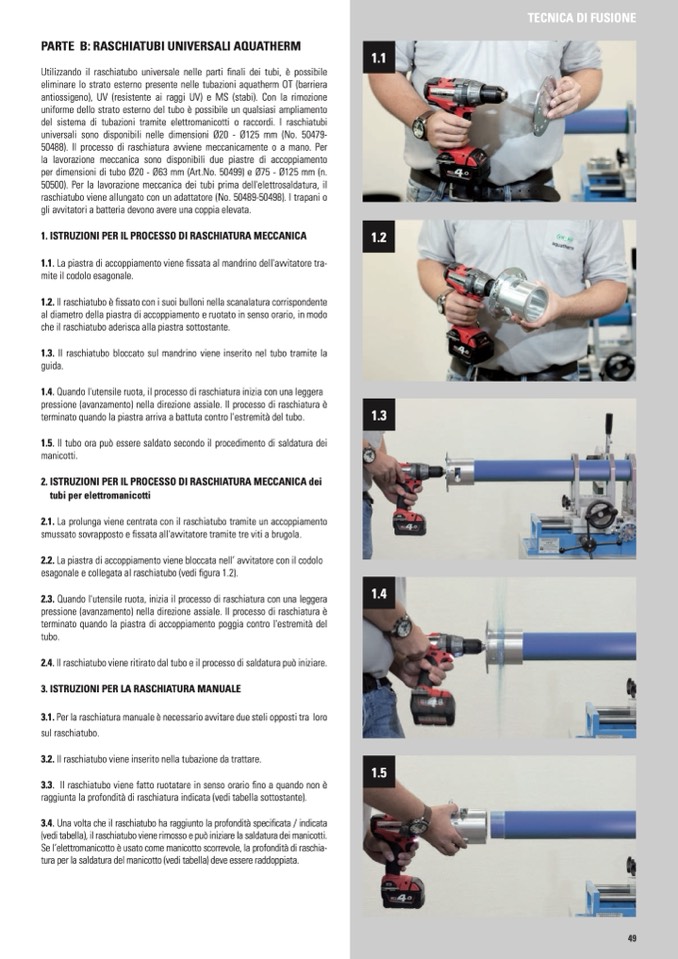

PARTE B: RASCHIATUBI UNIVERSALI AQUATHERM

Utilizzando il raschiatubo universale nelle parti finali dei tubi, è possibile

eliminare lo strato esterno presente nelle tubazioni aquatherm OT (barriera

antiossigeno), UV (resistente ai raggi UV) e MS (stabi). Con la rimozione

uniforme dello strato esterno del tubo è possibile un qualsiasi ampliamento

del sistema di tubazioni tramite elettromanicotti o raccordi. I raschiatubi

universali sono disponibili nelle dimensioni Ø20 - Ø125 mm (No. 50479-

50488). Il processo di raschiatura avviene meccanicamente o a mano. Per

la lavorazione meccanica sono disponibili due piastre di accoppiamento

per dimensioni di tubo Ø20 - Ø63 mm (Art.No. 50499) e Ø75 - Ø125 mm (n.

50500). Per la lavorazione meccanica dei tubi prima dell'elettrosaldatura, il

raschiatubo viene allungato con un adattatore (No. 50489-50498). I trapani o

gli avvitatori a batteria devono avere una coppia elevata.

1. ISTRUZIONI PER IL PROCESSO DI RASCHIATURA MECCANICA

1.1. La piastra di accoppiamento viene fissata al mandrino dell'avvitatore tra-

mite il codolo esagonale.

1.2. Il raschiatubo è fissato con i suoi bulloni nella scanalatura corrispondente

al diametro della piastra di accoppiamento e ruotato in senso orario, in modo

che il raschiatubo aderisca alla piastra sottostante.

1.3. Il raschiatubo bloccato sul mandrino viene inserito nel tubo tramite la

guida.

1.4. Quando l'utensile ruota, il processo di raschiatura inizia con una leggera

pressione (avanzamento) nella direzione assiale. Il processo di raschiatura è

terminato quando la piastra arriva a battuta contro l'estremità del tubo.

1.5. Il tubo ora può essere saldato secondo il procedimento di saldatura dei

manicotti.

2. ISTRUZIONI PER IL PROCESSO DI RASCHIATURA MECCANICA dei

tubi per elettromanicotti

2.1. La prolunga viene centrata con il raschiatubo tramite un accoppiamento

smussato sovrapposto e fissata all'avvitatore tramite tre viti a brugola.

2.2. La piastra di accoppiamento viene bloccata nell’ avvitatore con il codolo

esagonale e collegata al raschiatubo (vedi figura 1.2).

2.3. Quando l'utensile ruota, inizia il processo di raschiatura con una leggera

pressione (avanzamento) nella direzione assiale. Il processo di raschiatura è

terminato quando la piastra di accoppiamento poggia contro l'estremità del

tubo.

2.4. Il raschiatubo viene ritirato dal tubo e il processo di saldatura può iniziare.

3. ISTRUZIONI PER LA RASCHIATURA MANUALE

3.1. Per la raschiatura manuale è necessario avvitare due steli opposti tra loro

sul raschiatubo.

3.2. Il raschiatubo viene inserito nella tubazione da trattare.

3.3. Il raschiatubo viene fatto ruotatare in senso orario fino a quando non è

raggiunta la profondità di raschiatura indicata (vedi tabella sottostante).

3.4. Una volta che il raschiatubo ha raggiunto la profondità specificata / indicata

(vedi tabella), il raschiatubo viene rimosso e può iniziare la saldatura dei manicotti.

Se l’elettromanicotto è usato come manicotto scorrevole, la profondità di raschia-

tura per la saldatura del manicotto (vedi tabella) deve essere raddoppiata.
