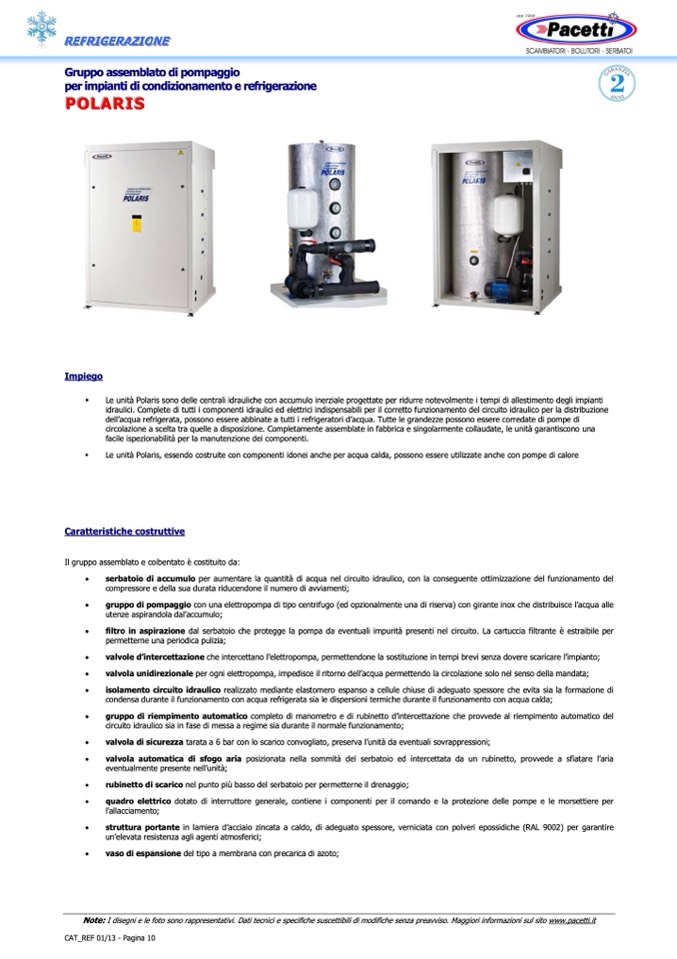

Gruppo assemblato di pompaggio

per impianti di condizionamento e refrigerazione

POLARIS

POLARIS

Impiego

�

Le unità Polaris sono delle centrali idrauliche con accumulo inerziale progettate per ridurre notevolmente i tempi di allestimento degli impianti

idraulici. Complete di tutti i componenti idraulici ed elettrici indispensabili per il corretto funzionamento del circuito idraulico per la distribuzione

dell’acqua refrigerata, possono essere abbinate a tutti i refrigeratori d’acqua. Tutte le grandezze possono essere corredate di pompe di

circolazione a scelta tra quelle a disposizione. Completamente assemblate in fabbrica e singolarmente collaudate, le unità garantiscono una

facile ispezionabilità per la manutenzione dei componenti.

�

Le unità Polaris, essendo costruite con componenti idonei anche per acqua calda, possono essere utilizzate anche con pompe di calore

Caratteristiche costruttive

Il gruppo assemblato e coibentato è costituito da:

•

serbatoio di accumulo per aumentare la quantità di acqua nel circuito idraulico, con la conseguente ottimizzazione del funzionamento del

compressore e della sua durata riducendone il numero di avviamenti;

•

gruppo di pompaggio con una elettropompa di tipo centrifugo (ed opzionalmente una di riserva) con girante inox che distribuisce l’acqua alle

utenze aspirandola dal’accumulo;

•

filtro in aspirazione dal serbatoio che protegge la pompa da eventuali impurità presenti nel circuito. La cartuccia filtrante è estraibile per

permetterne una periodica pulizia;

•

valvole d’intercettazione che intercettano l’elettropompa, permettendone la sostituzione in tempi brevi senza dovere scaricare l’impianto;

•

valvola unidirezionale per ogni elettropompa, impedisce il ritorno dell’acqua permettendo la circolazione solo nel senso della mandata;

•

isolamento circuito idraulico realizzato mediante elastomero espanso a cellule chiuse di adeguato spessore che evita sia la formazione di

condensa durante il funzionamento con acqua refrigerata sia le dispersioni termiche durante il funzionamento con acqua calda;

•

gruppo di riempimento automatico completo di manometro e di rubinetto d’intercettazione che provvede al riempimento automatico del

circuito idraulico sia in fase di messa a regime sia durante il normale funzionamento;

•

valvola di sicurezza tarata a 6 bar con lo scarico convogliato, preserva l’unità da eventuali sovrappressioni;

•

valvola automatica di sfogo aria posizionata nella sommità del serbatoio ed intercettata da un rubinetto, provvede a sfiatare l’aria

eventualmente presente nell’unità;

•

rubinetto di scarico nel punto più basso del serbatoio per permetterne il drenaggio;

•

quadro elettrico dotato di interruttore generale, contiene i componenti per il comando e la protezione delle pompe e le morsettiere per

l’allacciamento;

•

struttura portante in lamiera d’acciaio zincata a caldo, di adeguato spessore, verniciata con polveri epossidiche (RAL 9002) per garantire

un’elevata resistenza agli agenti atmosferici;

•

vaso di espansione del tipo a membrana con precarica di azoto;

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
