Modelli

I gruppi di pompaggio POLARIS sono disponibili in due versioni standard aventi capacità da 75 a 2500 litri:

- con pompa singola

- con pompa doppia

Su tutti i modelli possono essere assemblate le elettropompe di circolazione a scelta tra quelle a disposizione.

REFRIGERAZIONE

REFRIGERAZIONE

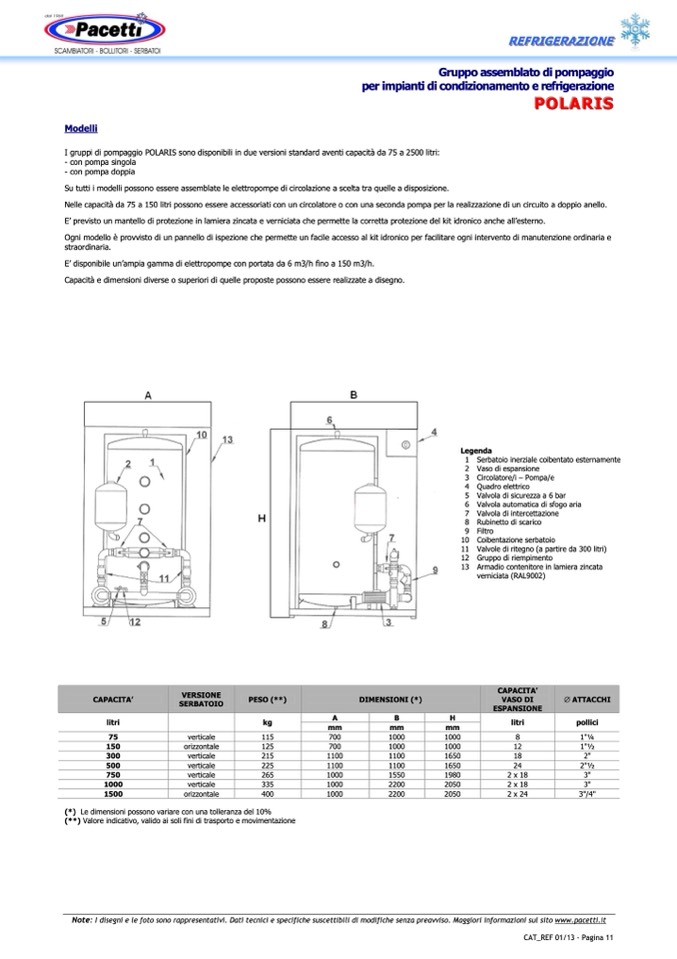

Gruppo assemblato di pompaggio

per impianti di condizionamento e refrigerazione

POLARIS

POLARIS

Nelle capacità da 75 a 150 litri possono essere accessoriati con un circolatore o con una seconda pompa per la realizzazione di un circuito a doppio anello.

E’ previsto un mantello di protezione in lamiera zincata e verniciata che permette la corretta protezione del kit idronico anche all’esterno.

Ogni modello è provvisto di un pannello di ispezione che permette un facile accesso al kit idronico per facilitare ogni intervento di manutenzione ordinaria e

straordinaria.

E’ disponibile un’ampia gamma di elettropompe con portata da 6 m3/h fino a 150 m3/h.

Capacità e dimensioni diverse o superiori di quelle proposte possono essere realizzate a disegno.

Legenda

1

2

3

4

5

6

7

8

9

10

11

12

13

Serbatoio inerziale coibentato esternamente

Vaso di espansione

Circolatore/i – Pompa/e

Quadro elettrico

Valvola di sicurezza a 6 bar

Valvola automatica di sfogo aria

Valvola di intercettazione

Rubinetto di scarico

Filtro

Coibentazione serbatoio

Valvole di ritegno (a partire da 300 litri)

Gruppo di riempimento

Armadio contenitore in lamiera zincata

verniciata (RAL9002)

pollici

1"1⁄4

1"1⁄2

2"

2"1⁄2

3"

3"

3"/4"

CAPACITA’

VASO DI

ESPANSIONE

CAPACITA’

VERSIONE

SERBATOIO

PESO (**)

A

DIMENSIONI (*)

∅ ATTACCHI

B

H

kg

litri

mm

mm

verticale

mm

1000

1000

orizzontale

115

125

700

700

1000

8

1000

12

verticale

verticale

215

225

1100

1100

1100

1650

18

1100

1650

24

verticale

265

1550

1980

verticale

335

1000

1000

2 x 18

2200

2050

2 x 18

orizzontale

400

1000

2200

2050

2 x 24

litri

75

150

300

500

750

1000

1500

(*) Le dimensioni possono variare con una tolleranza del 10%

(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
