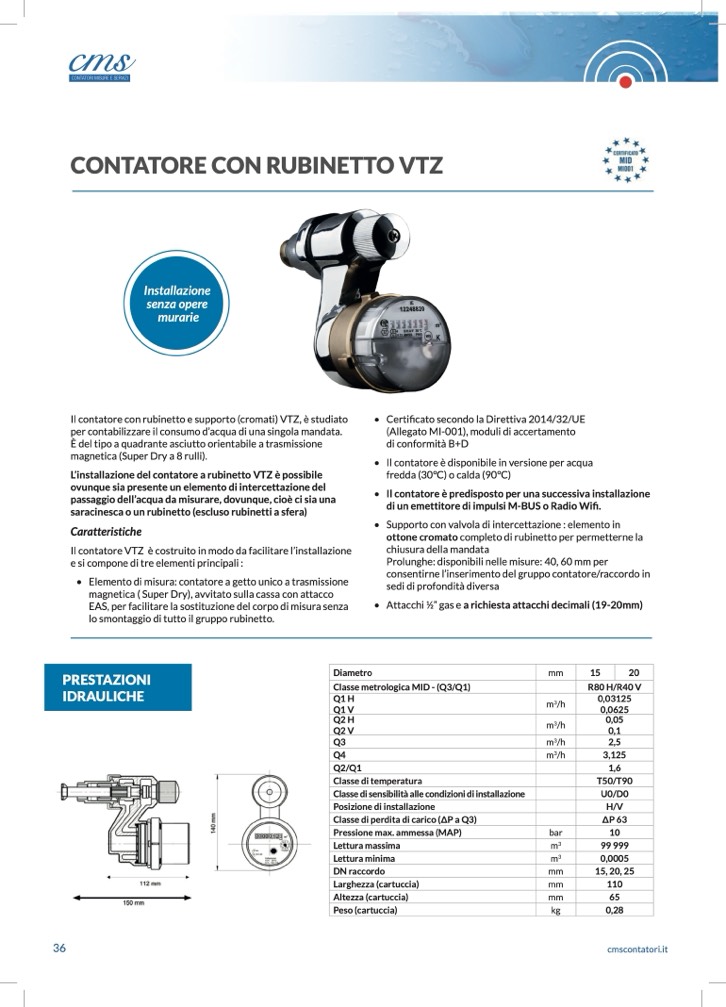

CONTATORE CON RUBINETTO VTZ
Installazione
senza opere
murarie
Il contatore con rubinetto e supporto (cromati) VTZ, è studiato
per contabilizzare il consumo d’acqua di una singola mandata.
È del tipo a quadrante asciutto orientabile a trasmissione
magnetica (Super Dry a 8 rulli).
L’installazione del contatore a rubinetto VTZ è possibile
ovunque sia presente un elemento di intercettazione del
passaggio dell’acqua da misurare, dovunque, cioè ci sia una
saracinesca o un rubinetto (escluso rubinetti a sfera)
Caratteristiche
Il contatore VTZ è costruito in modo da facilitare l’installazione
e si compone di tre elementi principali :
•
•
•
•
•
Certificato secondo la Direttiva 2014/32/UE
(Allegato MI-001), moduli di accertamento
di conformità B+D
Il contatore è disponibile in versione per acqua
fredda (30°C) o calda (90°C)
Il contatore è predisposto per una successiva installazione
di un emettitore di impulsi M-BUS o Radio Wifi.
Supporto con valvola di intercettazione : elemento in
ottone cromato completo di rubinetto per permetterne la
chiusura della mandata
Prolunghe: disponibili nelle misure: 40, 60 mm per
consentirne l’inserimento del gruppo contatore/raccordo in
sedi di profondità diversa
Attacchi 1⁄2” gas e a richiesta attacchi decimali (19-20mm)
•
Elemento di misura: contatore a getto unico a trasmissione
magnetica ( Super Dry), avvitato sulla cassa con attacco
EAS, per facilitare la sostituzione del corpo di misura senza
lo smontaggio di tutto il gruppo rubinetto.
Diametro
mm
15
20
Classe metrologica MID - (Q3/Q1)
R80 H/R40 V
Q1 H
Q1 V
m
3
/h
0,03125
0,0625
Q2 H
Q2 V
m
3
/h
0,05
0,1
Q3
m
3
/h
2,5
Q4
m
3
/h
3,125
Q2/Q1
1,6
Classe di temperatura
T50/T90
Classe di sensibilità alle condizioni di installazione
U0/D0
Posizione di installazione
H/V
Classe di perdita di carico (ΔP a Q3)
ΔP 63
Pressione max. ammessa (MAP)
bar
10
Lettura massima
m
3
99 999
Lettura minima
m
3
0,0005
DN raccordo
mm
15, 20, 25
Larghezza (cartuccia)
mm
110
Altezza (cartuccia)
mm
65
Peso (cartuccia)
kg
0,28
PRESTAZIONI
IDRAULICHE
