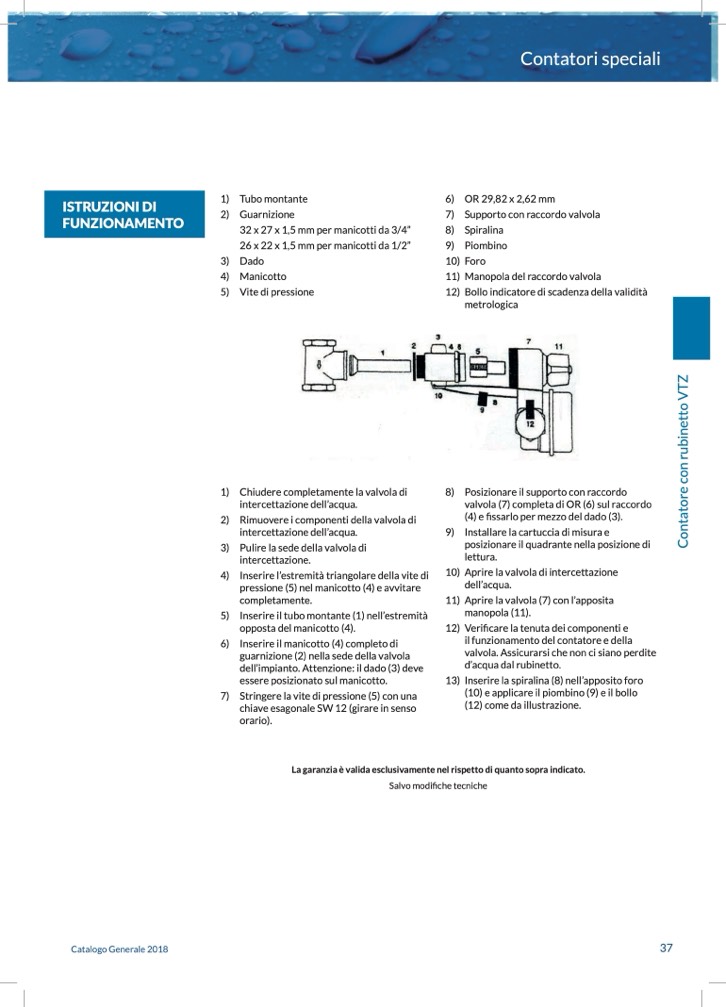

Contatori speciali
ISTRUZIONI DI
FUNZIONAMENTO
Catalogo Generale 2018
37
1) Tubo montante
2) Guarnizione
32 x 27 x 1,5 mm per manicotti da 3/4”
26 x 22 x 1,5 mm per manicotti da 1/2”
3) Dado
4) Manicotto
5) Vite di pressione
6) OR 29,82 x 2,62 mm
7) Supporto con raccordo valvola
8) Spiralina
9) Piombino
10) Foro
11) Manopola del raccordo valvola
12) Bollo indicatore di scadenza della validità
metrologica
1) Chiudere completamente la valvola di
intercettazione dell’acqua.
2) Rimuovere i componenti della valvola di
intercettazione dell’acqua.
3) Pulire la sede della valvola di
intercettazione.
4) Inserire l’estremità triangolare della vite di
pressione (5) nel manicotto (4) e avvitare
completamente.
5) Inserire il tubo montante (1) nell’estremità
opposta del manicotto (4).
6) Inserire il manicotto (4) completo di
guarnizione (2) nella sede della valvola
dell’impianto. Attenzione: il dado (3) deve
essere posizionato sul manicotto.
7) Stringere la vite di pressione (5) con una
chiave esagonale SW 12 (girare in senso
orario).
8) Posizionare il supporto con raccordo
valvola (7) completa di OR (6) sul raccordo
(4) e fissarlo per mezzo del dado (3).
9) Installare la cartuccia di misura e
posizionare il quadrante nella posizione di
lettura.
10) Aprire la valvola di intercettazione
dell’acqua.
11) Aprire la valvola (7) con l’apposita
manopola (11).
12) Verificare la tenuta dei componenti e
il funzionamento del contatore e della
valvola. Assicurarsi che non ci siano perdite
d’acqua dal rubinetto.
13) Inserire la spiralina (8) nell’apposito foro
(10) e applicare il piombino (9) e il bollo
(12) come da illustrazione.
La garanzia è valida esclusivamente nel rispetto di quanto sopra indicato.
Salvo modifiche tecniche
