Contatori speciali
Diametro
mm
15
pollici
1/2”
Q4
m3/h
3,13
Q3
m3/h
2,5
Q1
l/h
63
Q2
l/h
40
MODULO B nr.
TCM 142/15-5349
MODULO D nr.
0119-SJ-A010-08
Classe Metrologica MID – R(Q3/Q1)
R63 H
Classe di temperatura
T30/T90
Classe di sensibilità alle condizioni di instal.
U0 – D0
Pressione nominale
bar
10/16
Sensibilità
l/h
15
Lettura Masima
m3
99.999
Diametro Totalizzatore D1
mm
65
Apertura di installazione D2
mm
85
Diametro Rosetta D3
mm
115
Lunghezza di ingombro L
mm
110
Altezza di ingombro H
mm
74
Prof. di installazione T
mm
55
Collegamento (G) attacco filettato a scelta
1/2”F – 3/4” F

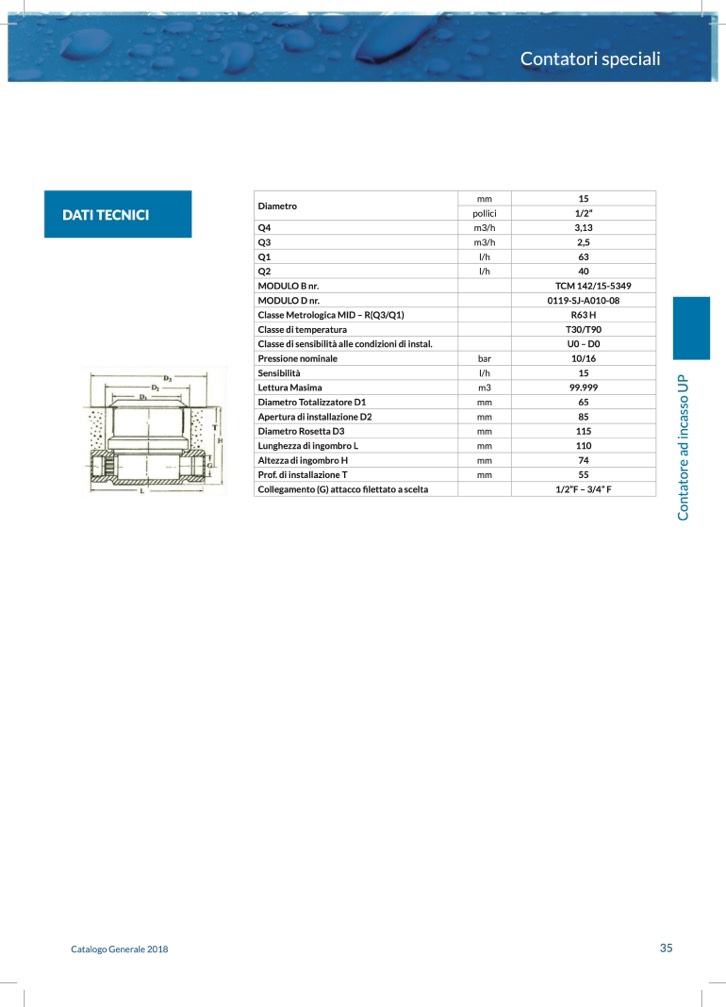

DATI TECNICI
Catalogo Generale 2018
35
C
o
n
t
a
t
o
r
e
a
d
i
n
c
a
s
s
o
U
P
