Contatori per industrie

ISTRUZIONI DI

MONTAGGIO

Catalogo Generale 2018

25

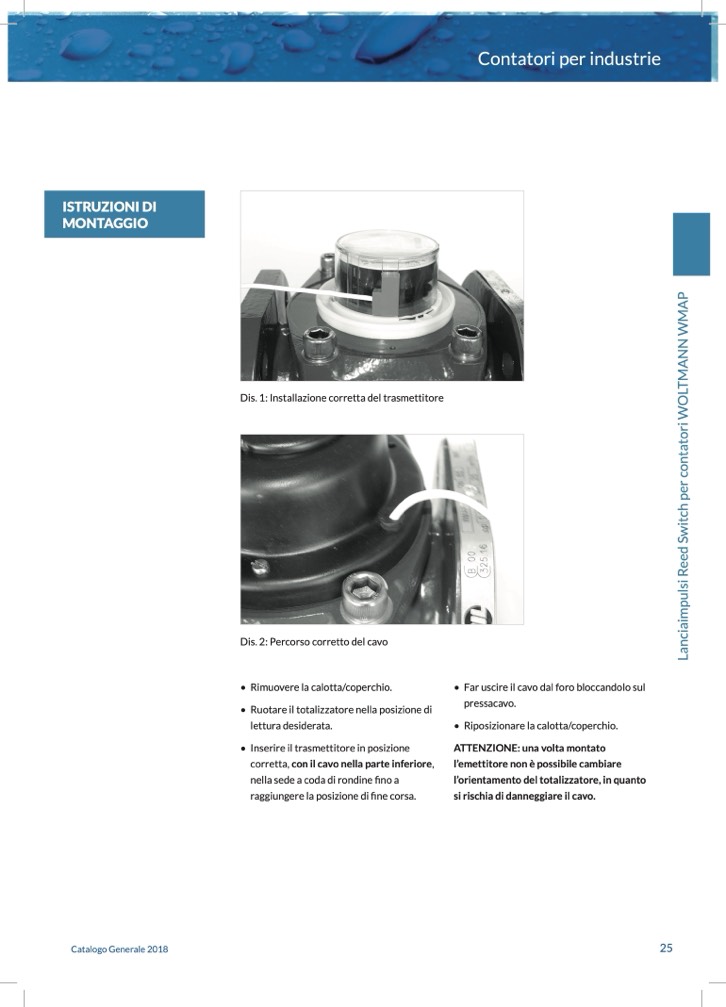

Dis. 1: Installazione corretta del trasmettitore

Dis. 2: Percorso corretto del cavo

• Rimuovere la calotta/coperchio.

• Ruotare il totalizzatore nella posizione di

lettura desiderata.

• Inserire il trasmettitore in posizione

corretta, con il cavo nella parte inferiore,

nella sede a coda di rondine fino a

raggiungere la posizione di fine corsa.

• Far uscire il cavo dal foro bloccandolo sul

pressacavo.

• Riposizionare la calotta/coperchio.

ATTENZIONE: una volta montato

l’emettitore non è possibile cambiare

l’orientamento del totalizzatore, in quanto

si rischia di danneggiare il cavo.

L

a

n

c

i

a

i

m

p

u

l

s

i

R

e

e

d

S

w

i

t

c

h

p

e

r

c

o

n

t

a

t

o

r

i

W

O

L

T

M

A

N

N

W

M

A

P
