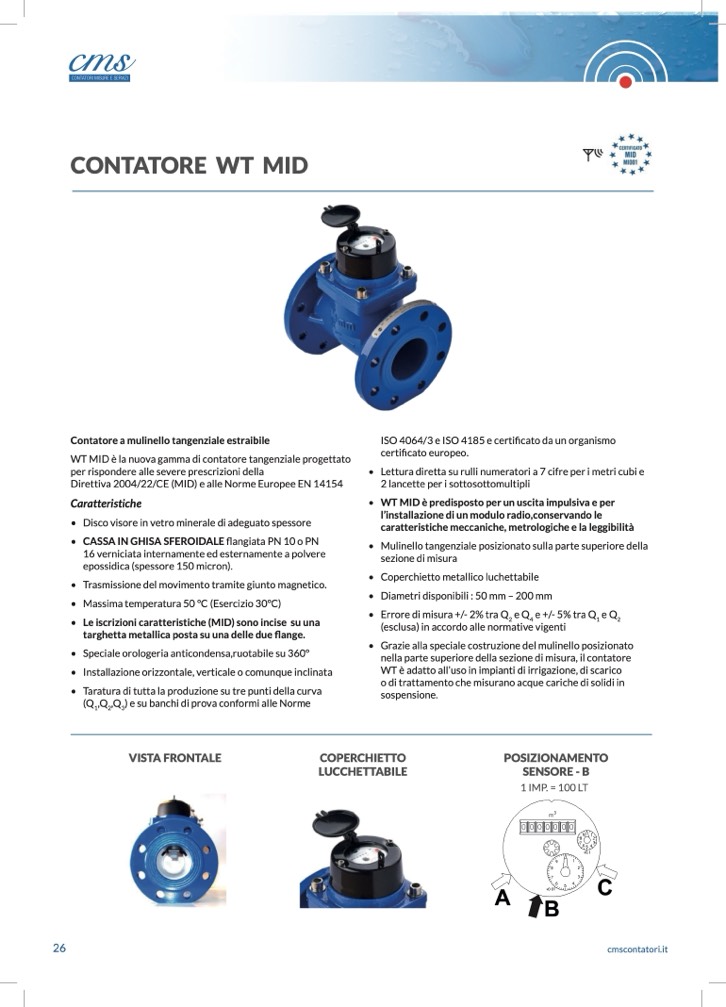

CONTATORE WT MID

Contatore a mulinello tangenziale estraibile

WT MID è la nuova gamma di contatore tangenziale progettato

per rispondere alle severe prescrizioni della

Direttiva 2004/22/CE (MID) e alle Norme Europee EN 14154

Caratteristiche

ISO 4064/3 e ISO 4185 e certificato da un organismo

certificato europeo.

• Lettura diretta su rulli numeratori a 7 cifre per i metri cubi e

2 lancette per i sottosottomultipli

• WT MID è predisposto per un uscita impulsiva e per

l’installazione di un modulo radio,conservando le

caratteristiche meccaniche, metrologiche e la leggibilità

• Mulinello tangenziale posizionato sulla parte superiore della

sezione di misura

• Coperchietto metallico luchettabile

• Diametri disponibili : 50 mm – 200 mm

• Errore di misura +/- 2% tra Q

2

e Q

4

e +/- 5% tra Q

1

e Q

2

(esclusa) in accordo alle normative vigenti

• Grazie alla speciale costruzione del mulinello posizionato

nella parte superiore della sezione di misura, il contatore

WT è adatto all’uso in impianti di irrigazione, di scarico

o di trattamento che misurano acque cariche di solidi in

sospensione.

•

•

•

•

•

•

•

•

Disco visore in vetro minerale di adeguato spessore

CASSA IN GHISA SFEROIDALE flangiata PN 10 o PN

16 verniciata internamente ed esternamente a polvere

epossidica (spessore 150 micron).

Trasmissione del movimento tramite giunto magnetico.

Massima temperatura 50 °C (Esercizio 30°C)

Le iscrizioni caratteristiche (MID) sono incise su una

targhetta metallica posta su una delle due flange.

Speciale orologeria anticondensa,ruotabile su 360°

Installazione orizzontale, verticale o comunque inclinata

Taratura di tutta la produzione su tre punti della curva

(Q

1

,Q

2

,Q

3

) e su banchi di prova conformi alle Norme

VISTA FRONTALE

COPERCHIETTO

LUCCHETTABILE

POSIZIONAMENTO

SENSORE - B

1 IMP. = 100 LT

26
