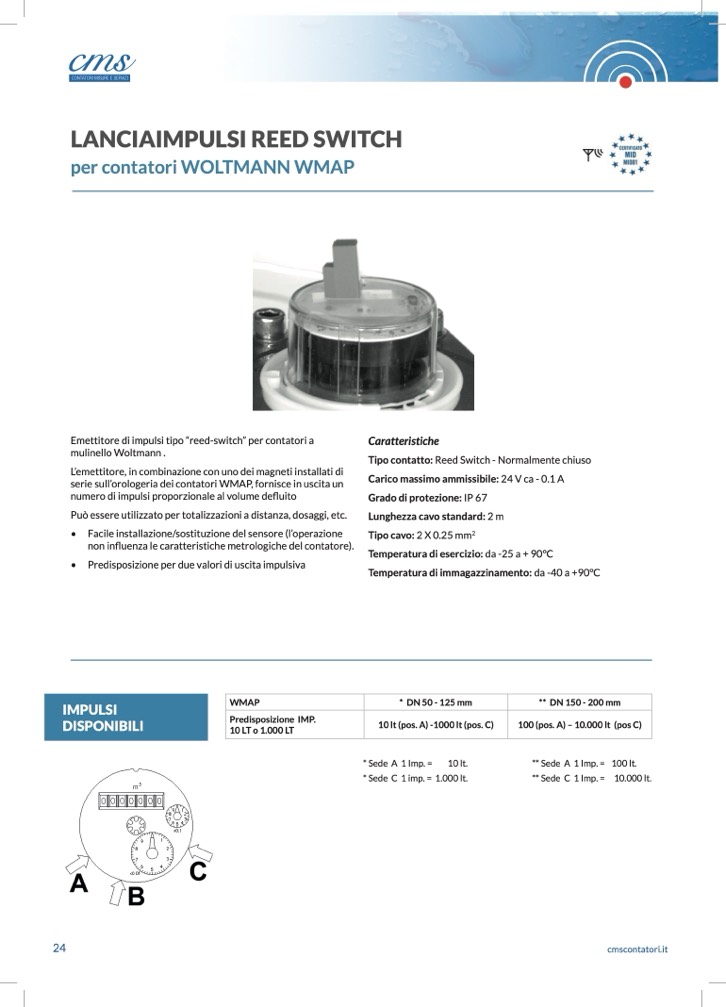

LANCIAIMPULSI REED SWITCH

per contatori WOLTMANN WMAP

Emettitore di impulsi tipo “reed-switch” per contatori a

mulinello Woltmann .

L’emettitore, in combinazione con uno dei magneti installati di

serie sull’orologeria dei contatori WMAP, fornisce in uscita un

numero di impulsi proporzionale al volume defluito

Può essere utilizzato per totalizzazioni a distanza, dosaggi, etc.

Caratteristiche

Tipo contatto: Reed Switch - Normalmente chiuso

Carico massimo ammissibile: 24 V ca - 0.1 A

Grado di protezione: IP 67

Lunghezza cavo standard: 2 m

Tipo cavo: 2 X 0.25 mm

2

Temperatura di esercizio: da -25 a + 90°C

Temperatura di immagazzinamento: da -40 a +90°C

•

•

Facile installazione/sostituzione del sensore (l’operazione

non influenza le caratteristiche metrologiche del contatore).

Predisposizione per due valori di uscita impulsiva

WMAP

* DN 50 - 125 mm

** DN 150 - 200 mm

Predisposizione IMP.

10 LT o 1.000 LT

10 lt (pos. A) -1000 lt (pos. C)

100 (pos. A) – 10.000 lt (pos C)

24

cmscontatori.it

IMPULSI

DISPONIBILI

* Sede A 1 Imp. =

10 lt.

* Sede C 1 imp. = 1.000 lt.

** Sede A 1 Imp. =

** Sede C 1 Imp. =

100 lt.

10.000 lt.
